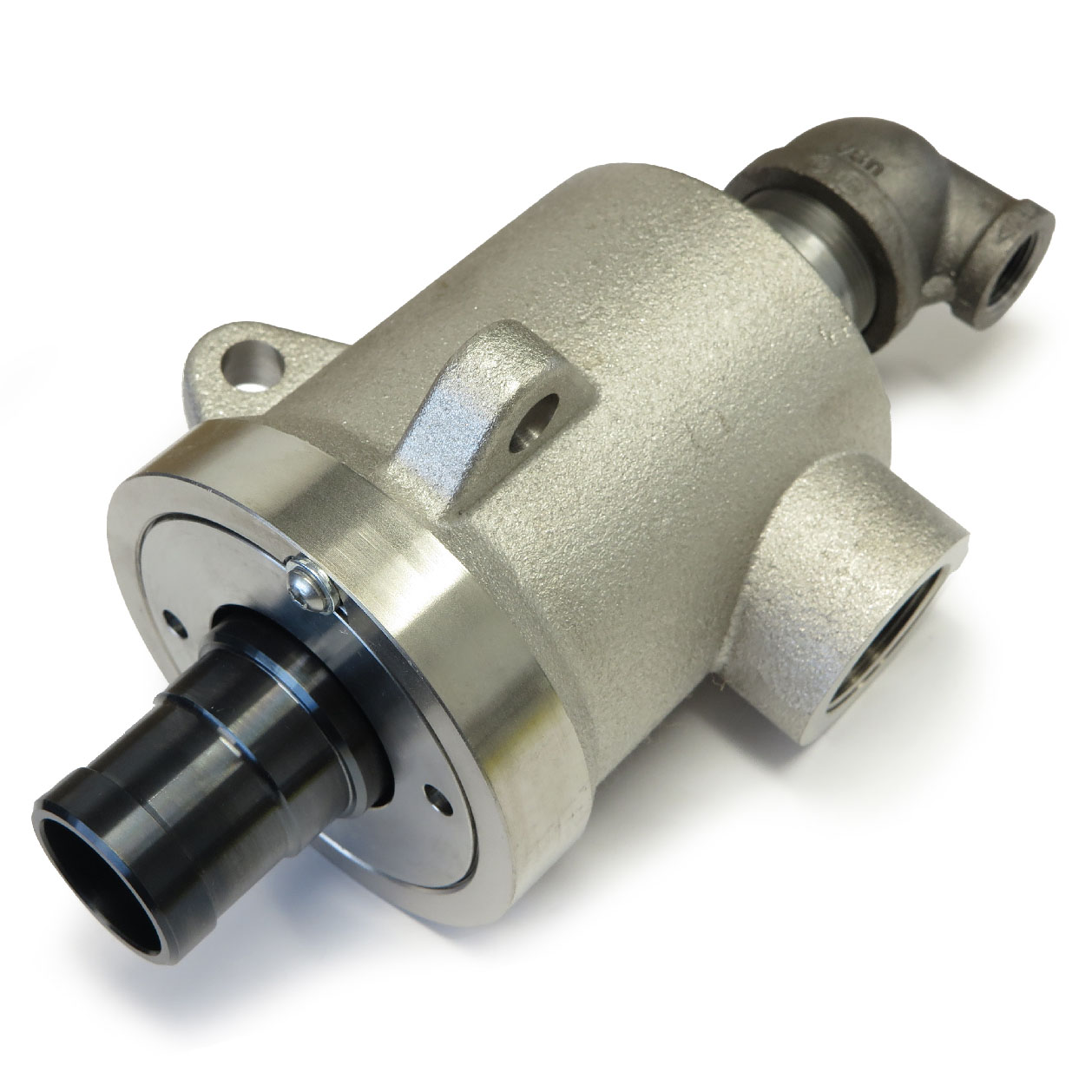

Pressure Joint, 1-1/2" Quick-Connect Mono-flow
9150-001-117403
- 단식 및 복식 설계
- 셀프서포트 로테이팅유니온
- 구형 카본 그라파이트 씰
- 씰 마모 예측으로 사전 유지 보수 가능
- 하우징에 2 개의 토크 제한 러그
- 니켈 도금 스틸 하우징
- 스팀 서비스용 스틸 로터
치수
A
Quick ConnectQuick Connect
B
1-1/2"-11.5 NPT1-1/2"-11.5 NPT
C
137 mm5.394 "
D1
229 mm9.016 "
D2
321 mm12.638 "
E
64 mm2.52 "
F
64 mm2.52 "
G
50 mm1.969 "
I
47.371 mm1.865 "
J
180 mm7.087 "
K
1-1/2"-11.5 NPT1-1/2"-11.5 NPT
M
44.3 mm1.744 "
N
118 mm4.646 "
O
NPT 3/4"-14 RHNPT 3/4"-14 RH
R
229 mm9.016 "
S
64 mm2.52 "
S2
25.7 mm1.012 "
S3
RotatingRotating
작동 사양
유체
열매, 증기열매, 증기
로터 연결
Quick Connect Quick Connect
공급 연결
1-1/2"-11.5 NPT 1-1/2"-11.5 NPT
열매 최고사용압력
6.9 bar100 psi
열매 최고사용온도
232 °C450 °F
증기 최고사용압력
10 bar150 psi
증기 최고사용온도
185 °C365 °F
