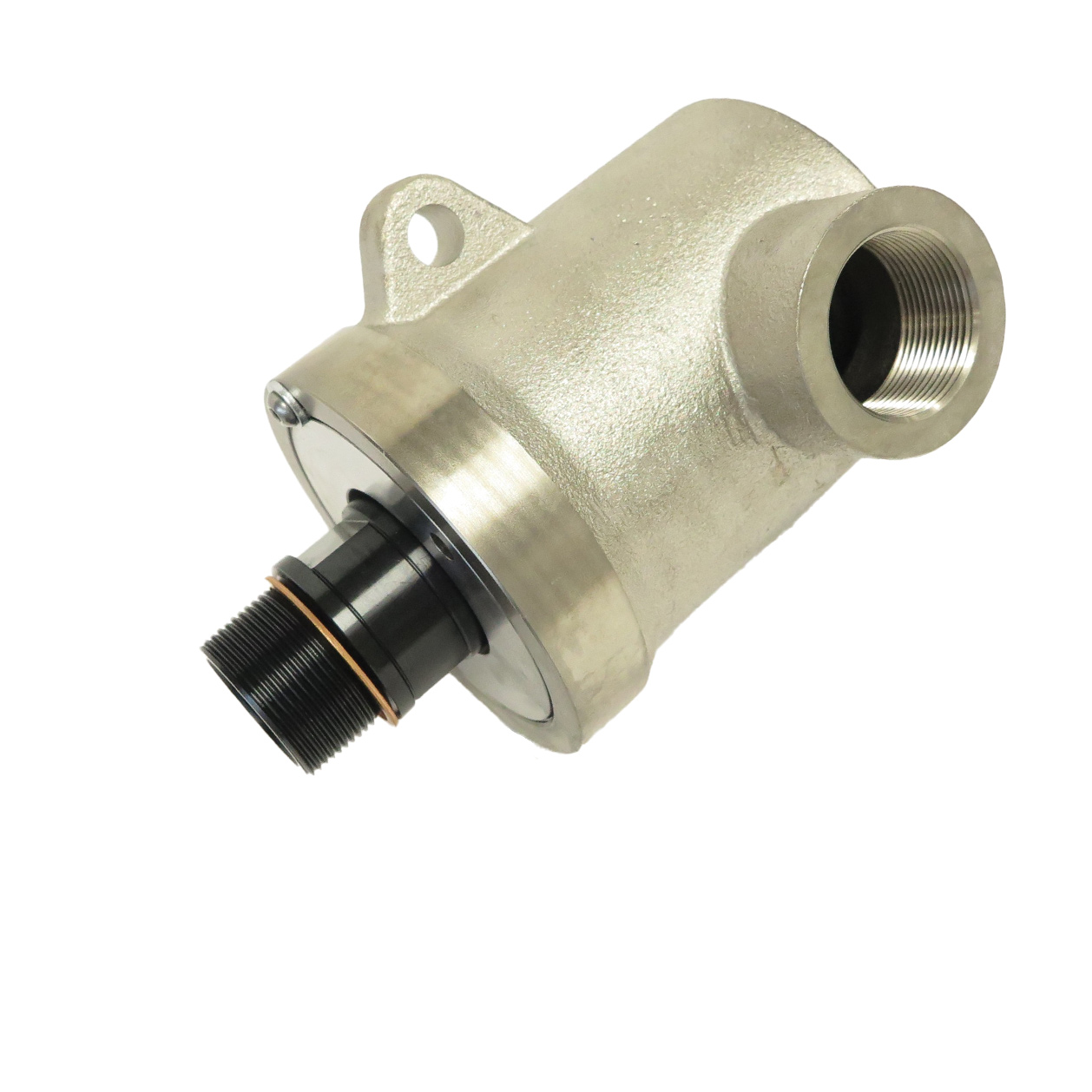

Pressure Joint, G 1-1/2" RH Mono-flow
9150-014-197
- 단식 및 복식 설계
- 셀프서포트 로테이팅유니온
- 구형 카본 그라파이트 씰
- 씰 마모 예측으로 사전 유지 보수 가능
- 하우징에 2 개의 토크 제한 러그
- 니켈 도금 스틸 하우징
- 스팀 서비스용 스틸 로터
치수
A
G 1-1/2"-11 RHG 1-1/2"-11 RH
B
G 1-1/2"-11G 1-1/2"-11
C
136 mm5.354 "
D1
226 mm8.898 "
E
58.6 mm2.307 "
F
28.6 mm1.126 "
G
38.1 mm1.5 "
H
46 mm1.811 "
J
149 mm5.866 "
K
G 1-1/2"-11G 1-1/2"-11
작동 사양
유체
열매, 증기열매, 증기
로터 연결
G 1-1/2"-11 RH G 1-1/2"-11 RH
공급 연결
G 1-1/2"-11 G 1-1/2"-11
열매 최고사용압력
6.9 bar100 psi
열매 최고사용온도
232 °C450 °F
증기 최고사용압력
10 bar150 psi
증기 최고사용온도
185 °C365 °F
문서 및 리소스
설치 가이드
Installation Guide for 9000-series unions
사용 설명서
Operating Manual for 9000-series unions.pdf
서비스 가이드
Service Guide for unions beginning with 9075 to 9150
