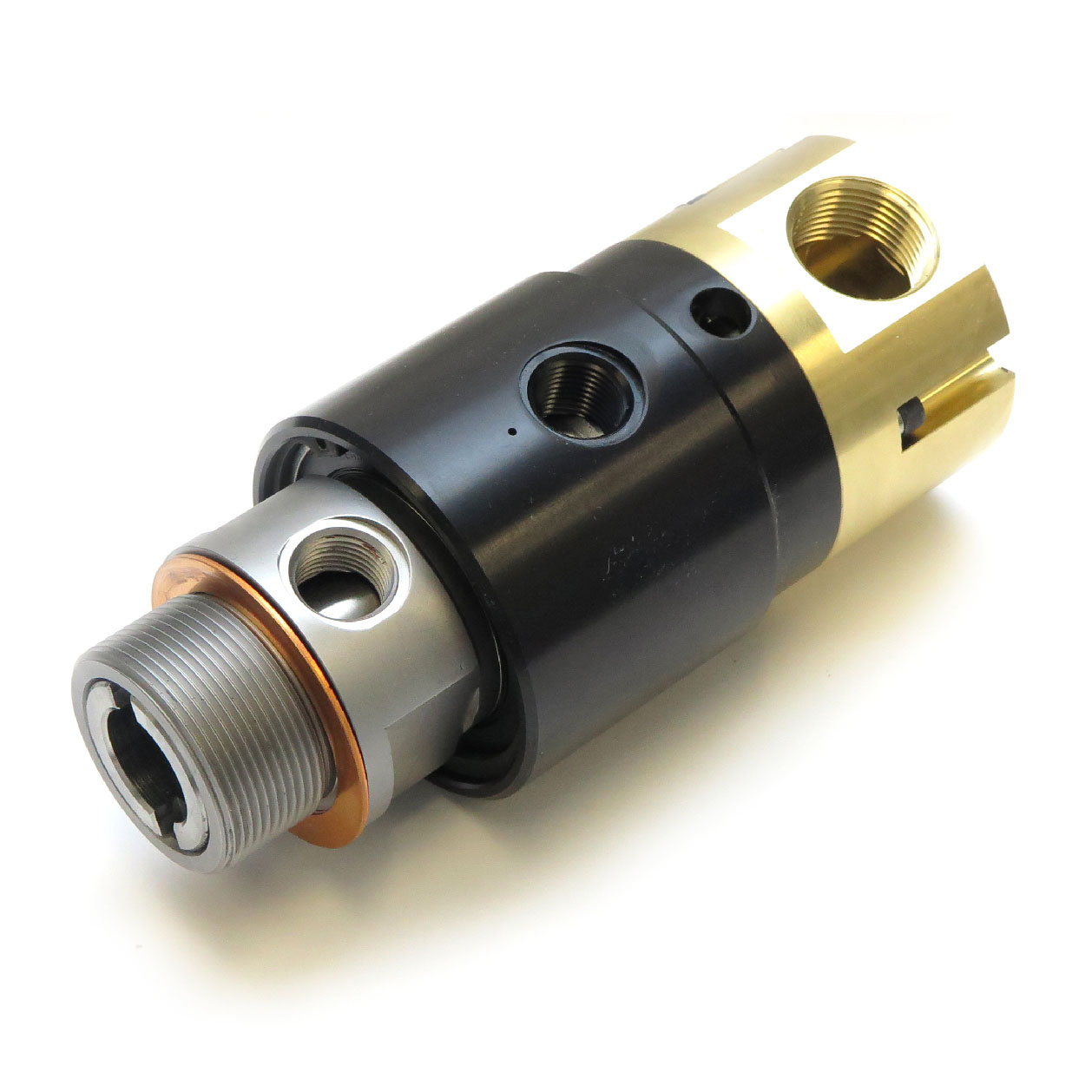

Union, Duo-flow Tapped Rotor 2" UN RH
981-300
치수
A
2"-12 UN RH2"-12 UN RH
B
1/2"-14 NPT1/2"-14 NPT
C
89 mm3.504 "
D1
205 mm8.071 "
E
61 mm2.402 "
F
29 mm1.142 "
G
25.4 mm1 "
H
54 mm2.126 "
J
77 mm3.031 "
K
1"-11.5 NPT1"-11.5 NPT
O
0
P
3x 1/2" Non-Threaded3x 1/2" Non-Threaded
작동 사양
유체
공압, 유압, 물공압, 유압, 물
로터 연결
2"-12 UN RH 2"-12 UN RH
공급 연결
1/2"-14 NPT 1/2"-14 NPT
공압 최고사용압력
10 bar150 psi
공압 최고사용온도
121 °C250 °F
유압 최고사용압력
34.5 bar500 psi
유압 최고사용온도
121 °C250 °F
물 최고사용압력
10 bar150 psi
물 최고사용온도
121 °C250 °F
문서 및 리소스
설치 가이드
Installation Guide for Air and Hydraulic unions
인터페이스 도면
Interface Control drawing for 981-300
