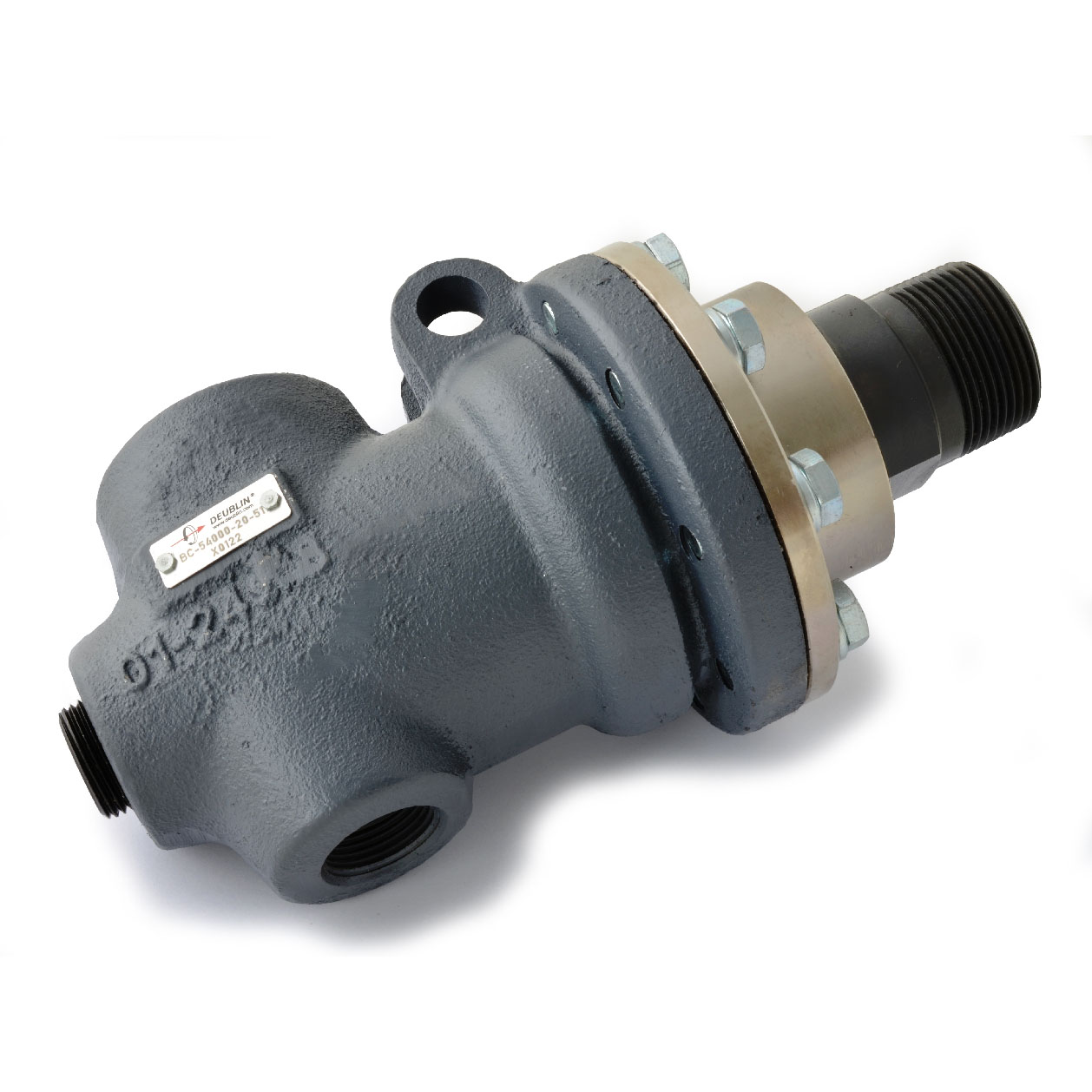

Type C Ferrous Pressure Joint, 1-1/4" Duo-flow Fixed Siphon
BC-54000-20-51
- 타입"C"및 "CF" 물과 고압 스팀 서비스를 위한 고정 사이폰용 복식사양
- 사이폰과 배관을 보다 확실히 지지할 수 있는 넓은 간격의 2개의 카본베어링
- 압축 상태의 고밀도 카본 씰은 강도와 충격 저항력을 높여 긴수명을 제공
- 외부 씰 마모 인디케이터는 가동 중지에 따른 손실을 줄일 수 있도록 계획된 유지 보수가 가능
- 강화된 슬리브 및 니켈 도금 엔드 캡은 고압에서 탁월한 수명을 제공
- 스틸 하우징, 철 슬리브 및 엔드 캡, 스테인리스 스틸 스프링 및 스프링 가이드.
치수
A
1-1/4"-11.5 NPT LH1-1/4"-11.5 NPT LH
B
1-1/4"-11.5 NPT1-1/4"-11.5 NPT
C
111 mm4.37 "
D1
218 mm8.583 "
E
49.7 mm1.957 "
F
29 mm1.142 "
G
31.7 mm1.248 "
H
42.87 mm1.688 "
J
143 mm5.63 "
K
3/4"-14 NPT3/4"-14 NPT
R
184 mm7.244 "
S3
ThreadedThreaded
작동 사양
유체
증기증기
로터 연결
1-1/4"-11.5 NPT LH 1-1/4"-11.5 NPT LH
공급 연결
1-1/4"-11.5 NPT 1-1/4"-11.5 NPT
증기 최고사용압력
17.2 bar250 psi
증기 최고사용온도
205 °C400 °F
문서 및 리소스
설치 가이드
Installation Guide for Type C and Type G
서비스 가이드
Service Guide for Type C and Type G pressure joints
