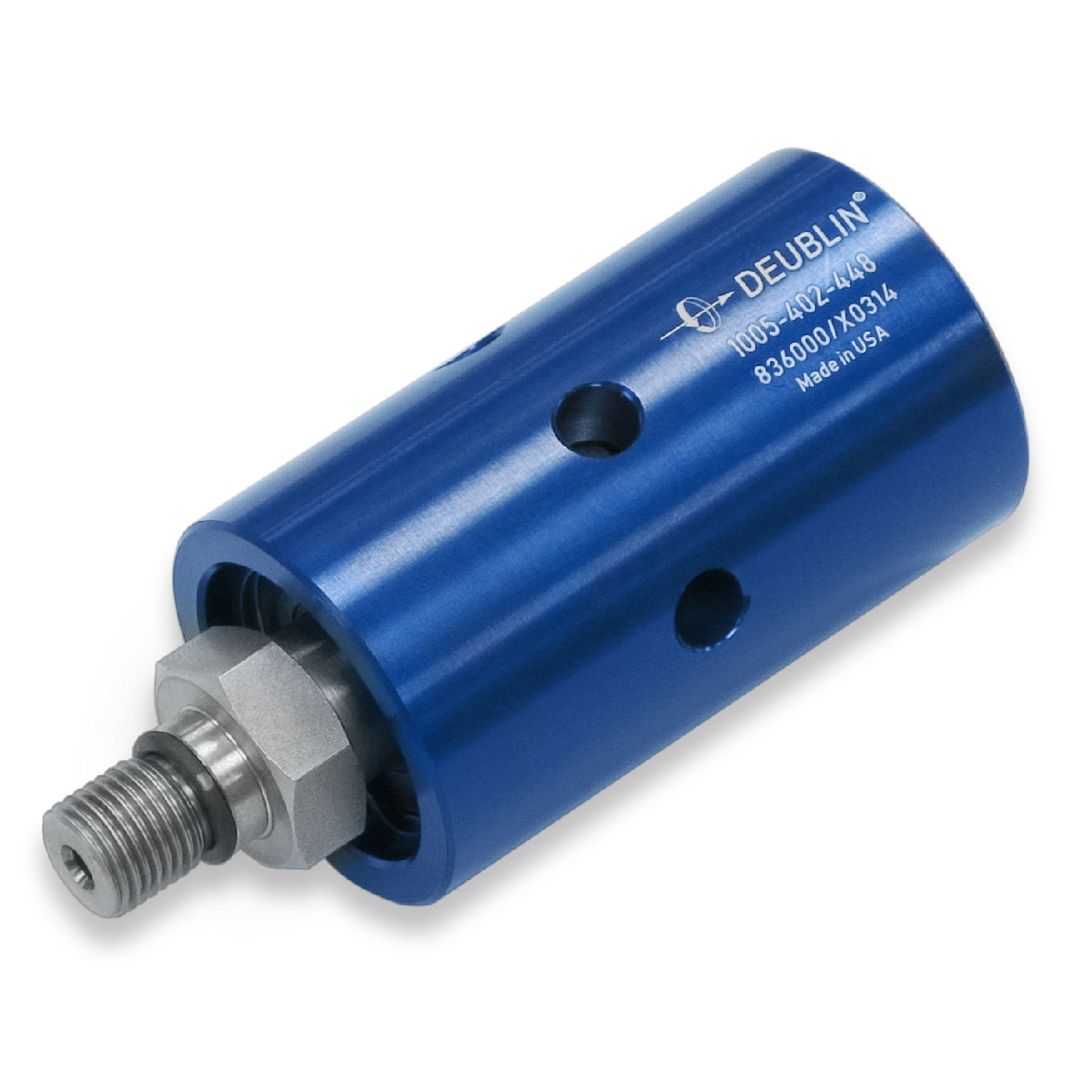

Union, M10x1 LH, 11 mm pilot, 1/8" NPT
1005-402-448
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Suportado por mancais com rotor roscado para fácil instalação
- Sistema labirinto e aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado e rotor em INOX resistente a corrosão

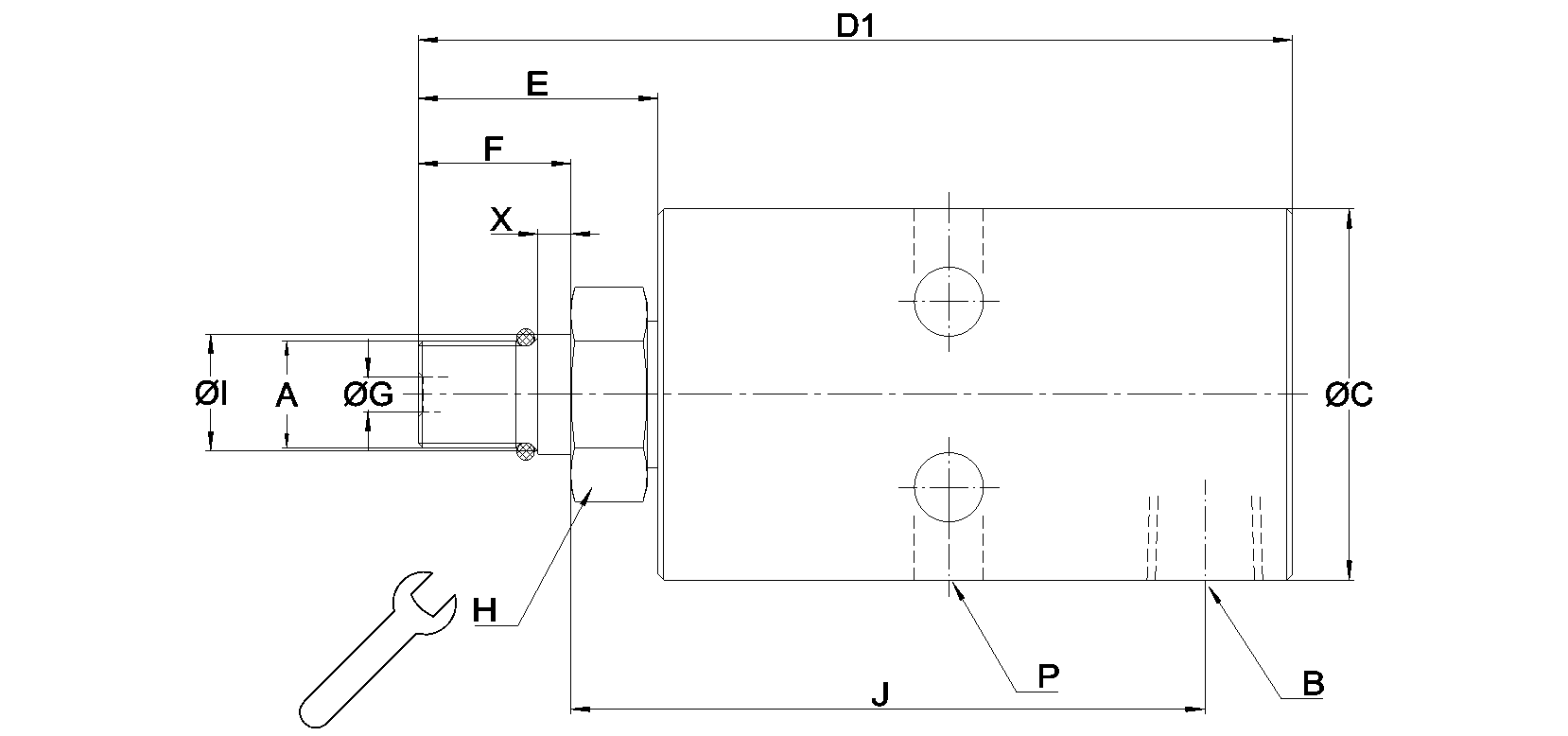

Dimensões
A
M10x1 LHM10x1 LH
B
1/8"-27 NPT1/8"-27 NPT
C
34 mm1,339 "
D1
80 mm3,15 "
E
22 mm0,866 "
F
14 mm0,551 "
G
3,2 mm0,126 "
H
17 mm0,669 "
I
10,994 mm0,433 "
J
58 mm2,283 "
P
Non-ThreadedNon-Threaded
X
3 mm0,118 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagemFluido refrigerante de usinagem
Conexão de rotor
M10x1 LH M10x1 LH
Conexão de mangueira
1/8"-27 NPT 1/8"-27 NPT
Fluido refrigerante de usinagem Max. Caudal
6,7 l/min1,8 GPM
Fluido refrigerante de usinagem Max. Pressão
103,4 bar1500 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Air and Hydraulic unions
Desenho de interface
Interface Control drawing for 1005-402-448
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
