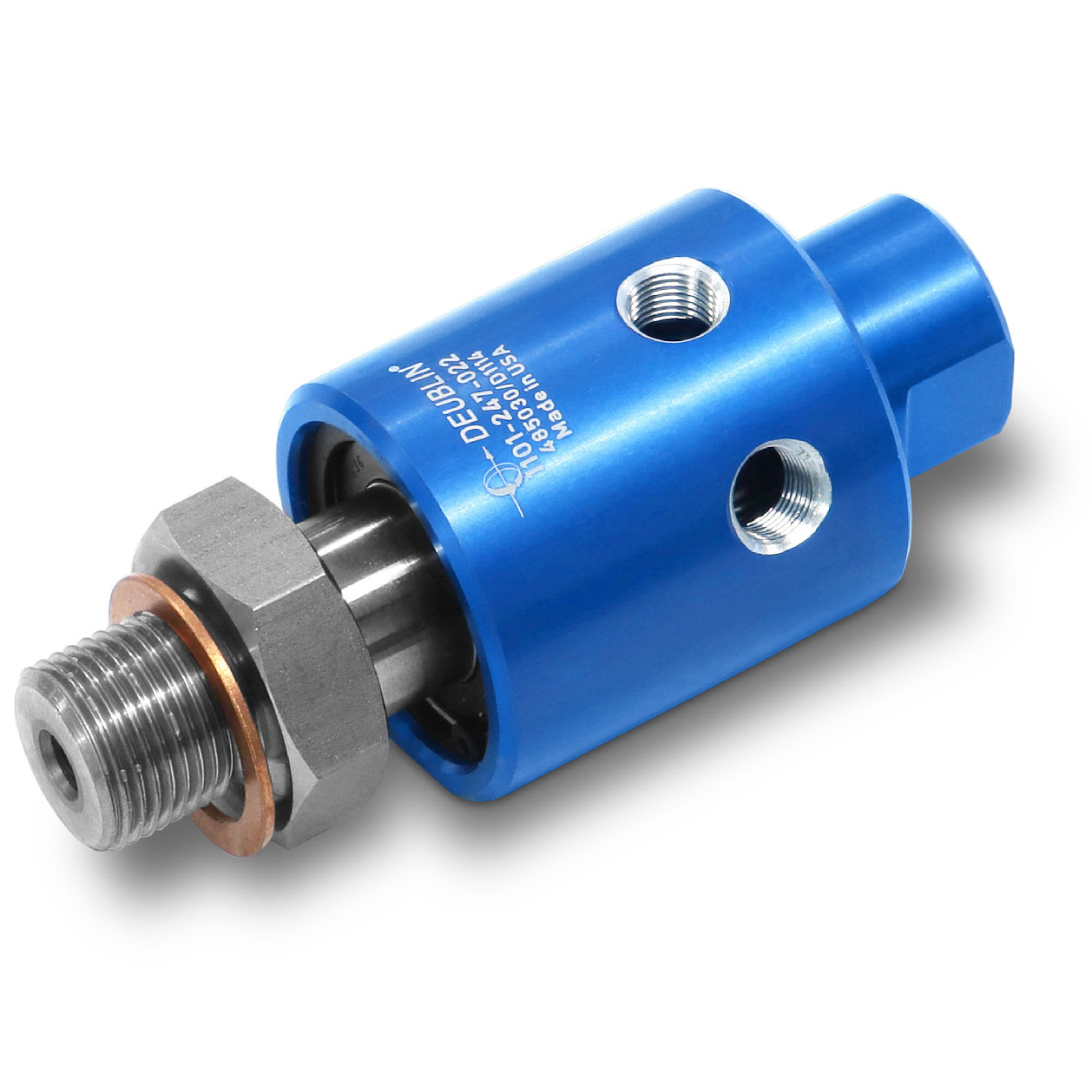

Union, 3/4" UNF LH, 3/8" NPT
1101-247-022
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Suportado por mancais com rotor roscado para fácil instalação
- Rolamentos radiais de esferas para operação suave
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Componentes resistentes a corrosão em alumínio anodizado
Dimensões
A
3/4"-16 UNF LH3/4"-16 UNF LH
B
3/8"-18 NPT3/8"-18 NPT
C
42,85 mm1,687 "
D1
103 mm4,055 "
E
36,7 mm1,445 "
F
17 mm0,669 "
G
6 mm0,236 "
H
30 mm1,181 "
J
86 mm3,386 "
L
22 mm0,866 "
P
PT 1/8"-28PT 1/8"-28
Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
3/4"-16 UNF LH 3/4"-16 UNF LH
Conexão de mangueira
3/8"-18 NPT 3/8"-18 NPT
Água Max. Caudal
20,1 l/min5,3 GPM
Água Max. Pressão
345 bar5000 psi
Água Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Rotor-Mounted unions
Desenho de interface
Interface Control drawing for 1101-247-022
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
