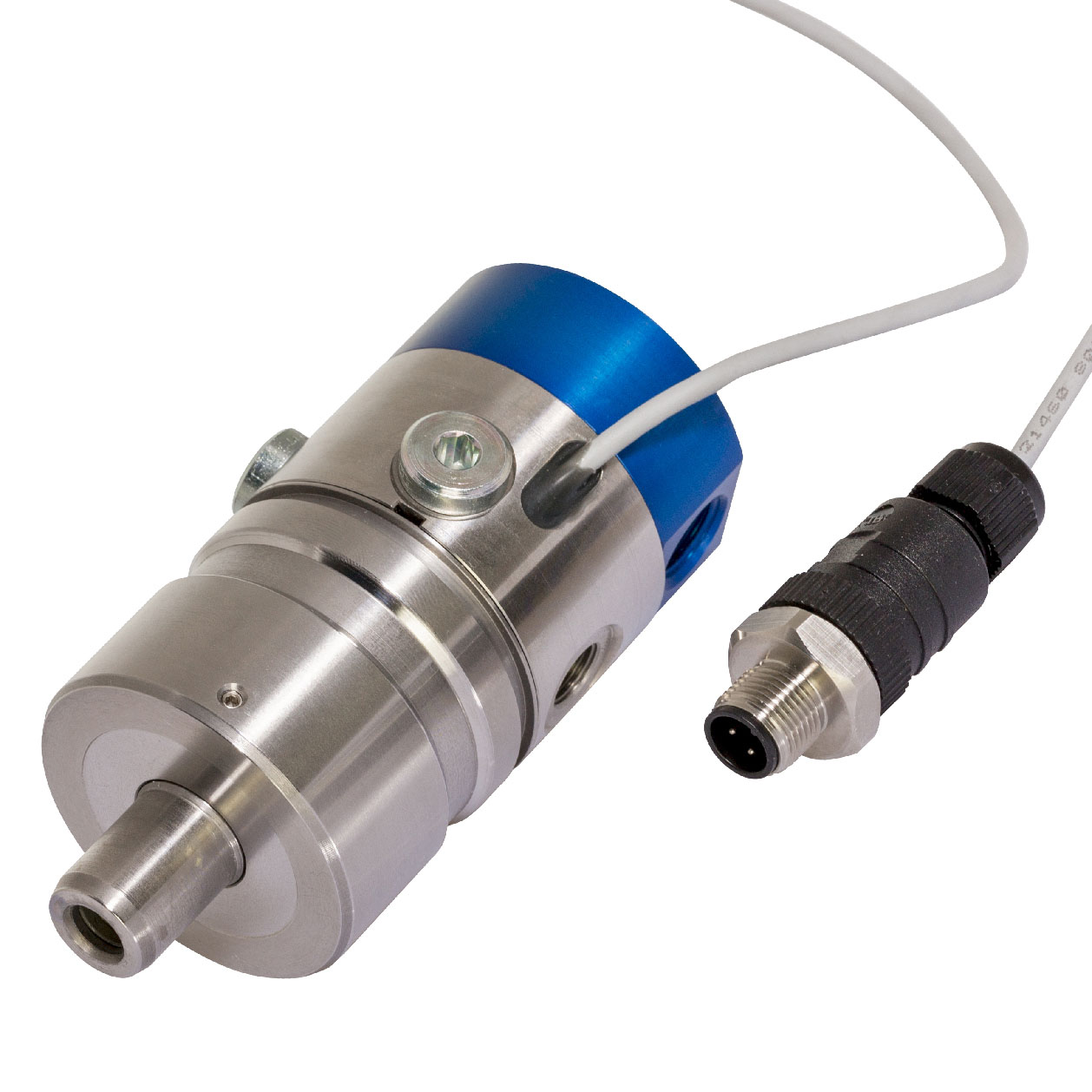

Union, Female Hex, 11 mm pilot, G 1/4"
1103-820-825
- O sistema patenteado SpindleShield ™ evita de forma confiável falhas dispendiosas do spindle alertando a máquina sobre vazamentos devido ao desgaste excessivo do selo
- Opções montadas em rotor ou em orifício
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- O sinal pode ser enviado para um relé não utilizado na placa existente de Entrada/Saída, e um código M ainda não atribuído pode verificar o status desse relé
- Inclui circuito de teste que pode ser verificado manualmente ou programado para que a máquina verifique automaticamente
Dimensões
A
Female HexFemale Hex
B
G 1/4"-19G 1/4"-19
C
48 mm1,89 "
D1
133 mm5,236 "
E
25 mm0,984 "
F
25 mm0,984 "
G
8,1 mm0,319 "
I
10,984 mm0,432 "
J
90,6 mm3,567 "
K
G 1/4"-19G 1/4"-19
L
25 mm0,984 "
P
G 1/4"-19G 1/4"-19
X
25 mm0,984 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
Female Hex Female Hex
Conexão de mangueira
G 1/4"-19 G 1/4"-19
Fluido refrigerante de usinagem Max. Caudal
24,3 l/min6,4 GPM
Fluido refrigerante de usinagem Max. Pressão
150 bar2175 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
608 l/min21,5 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide, Bore Mount (Chinese)
Desenho de interface
Interface Control drawing for 1103-820-825
