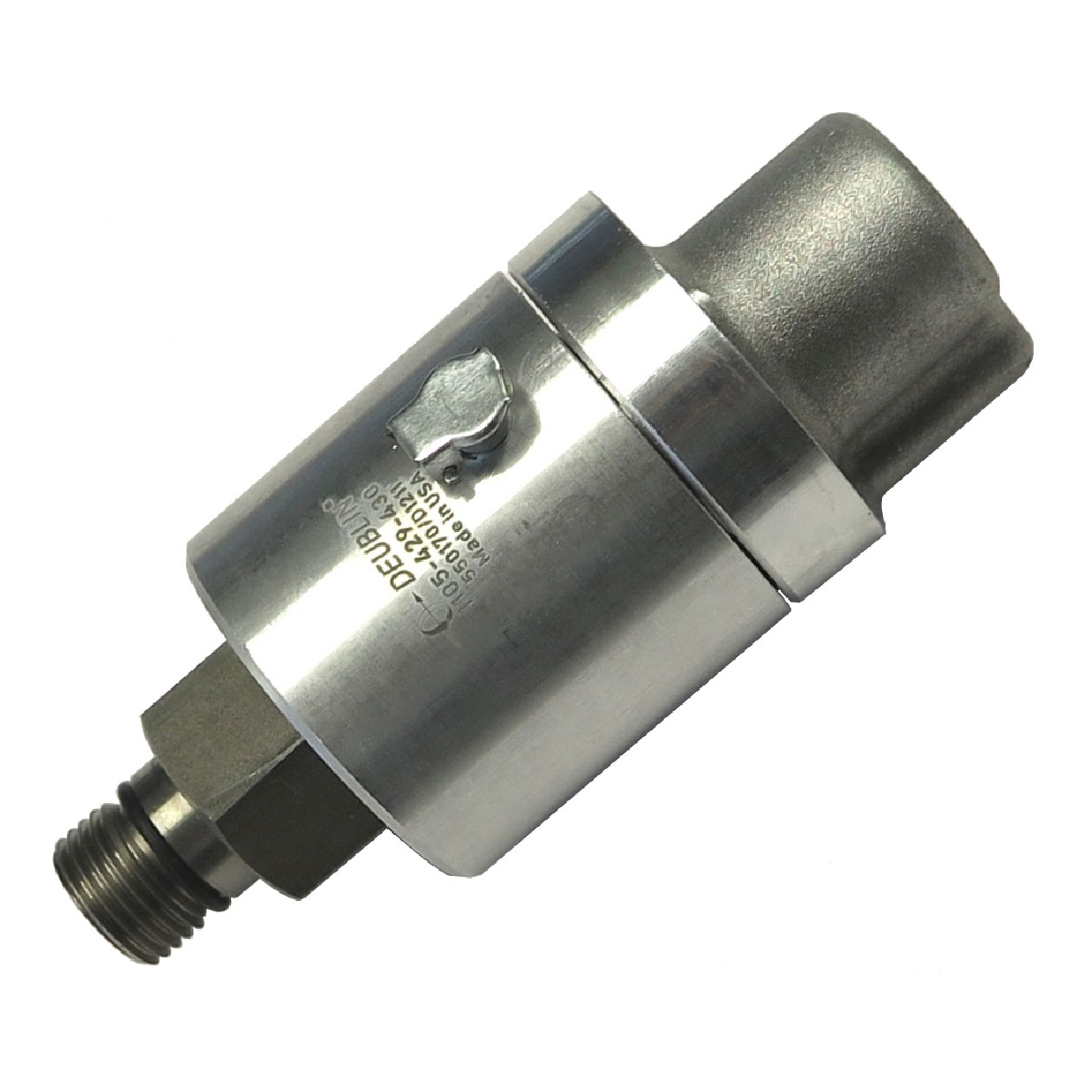

Union, M16x1.5 LH, 16 mm pilot, 1/4" NPT
1105-429-430
- Projeto de fluxo único
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
- Feltro lubrificador na cavidade do selo para serviço com ar comprimido
- Oleador para relubrificação (3 a 5 gotas / mês)
- Projeto de baixo torque
- Projeto de peso aliviado
- Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
- Rolamentos de esfera lubrificados para a vida

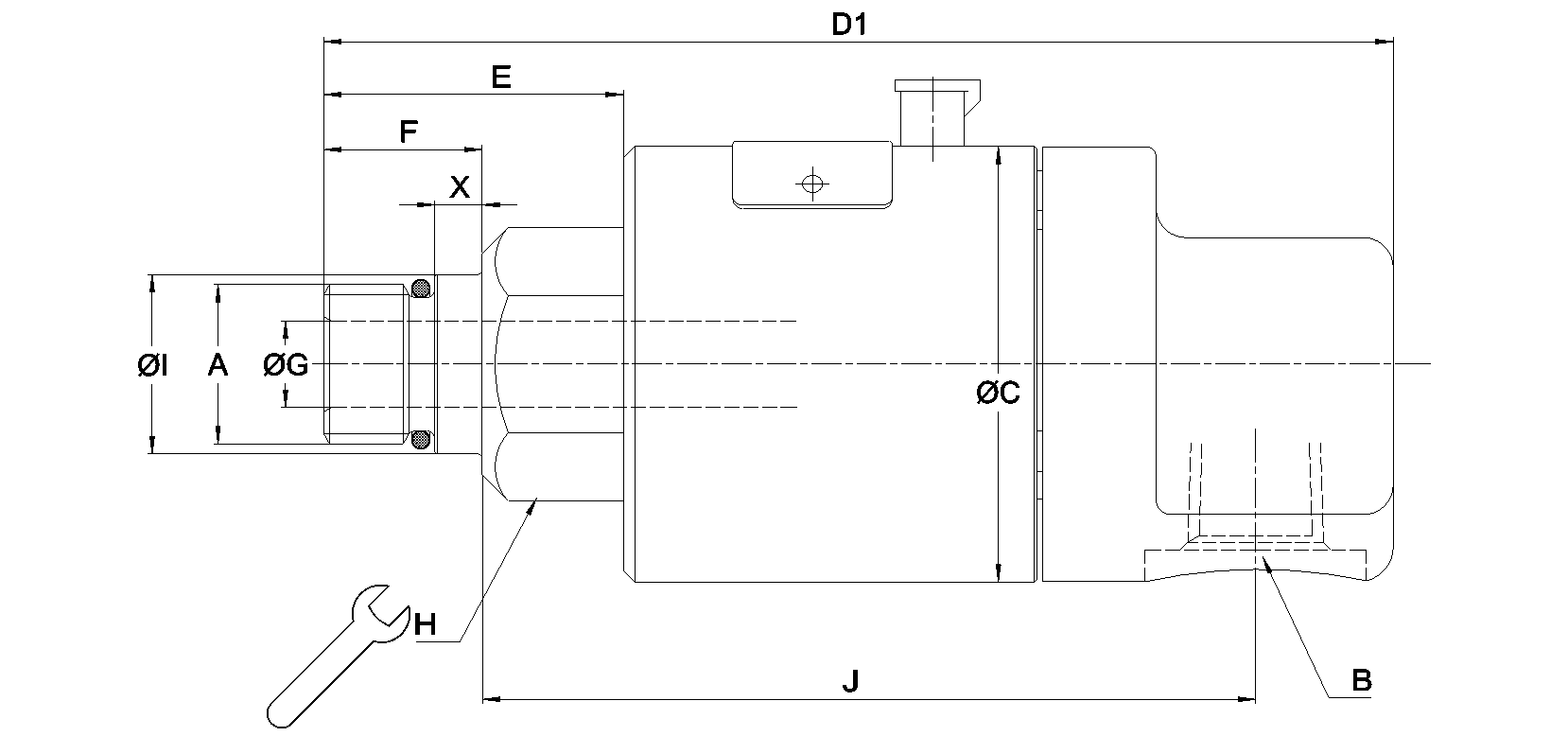

Dimensões
A
M16x1.5 LHM16x1.5 LH
B
1/4"-18 NPT1/4"-18 NPT
C
43,7 mm1,72 "
D1
107 mm4,213 "
E
30 mm1,181 "
F
15,9 mm0,626 "
G
8,7 mm0,343 "
H
24 mm0,945 "
I
16,025 mm0,631 "
J
78 mm3,071 "
X
4,7 mm0,185 "

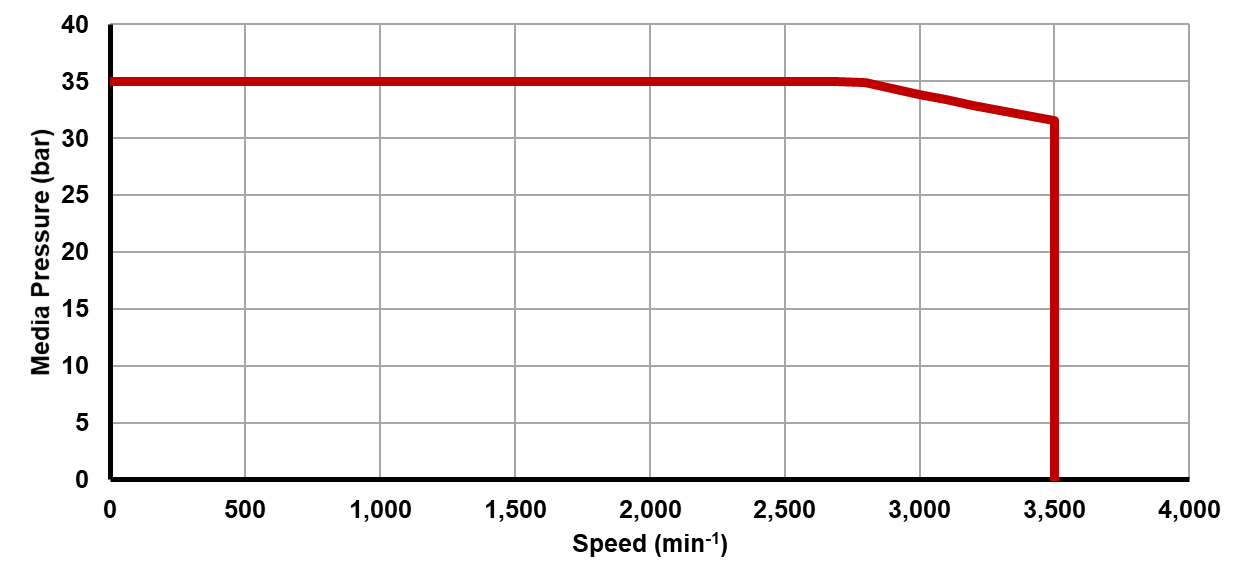

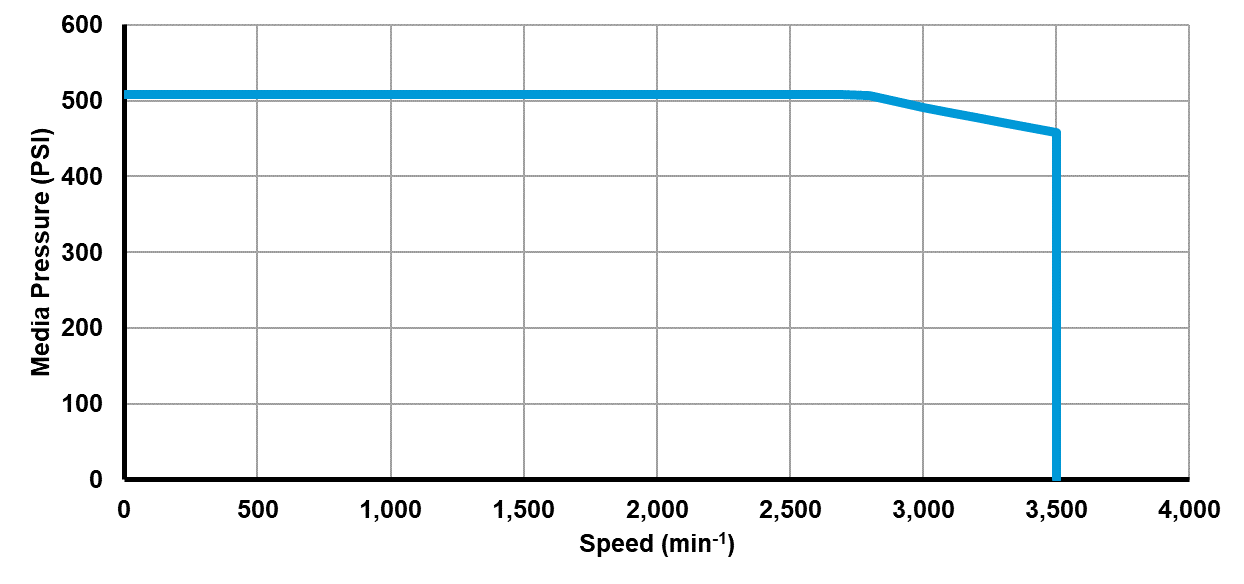

Condições de Funcionamento
Fluido
Ar, Óleo hidráulicoAr, Óleo hidráulico
Conexão de rotor
M16x1.5 LH M16x1.5 LH
Conexão de mangueira
1/4"-18 NPT 1/4"-18 NPT
Ar Max. Caudal
2549 l/min90 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
121 °C250 °F
Óleo hidráulico Max. Caudal
12,5 l/min3,3 GPM
Óleo hidráulico Max. Pressão
34,5 bar500 psi
Óleo hidráulico Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Air and Hydraulic unions
Desenho de interface
Interface Control drawing for 1105-429-430
Manual de operação
Operating Manual for Air and Hydraulic unions
Guia de serviço
Service Guide for unions beginning with 1105 or 1106
