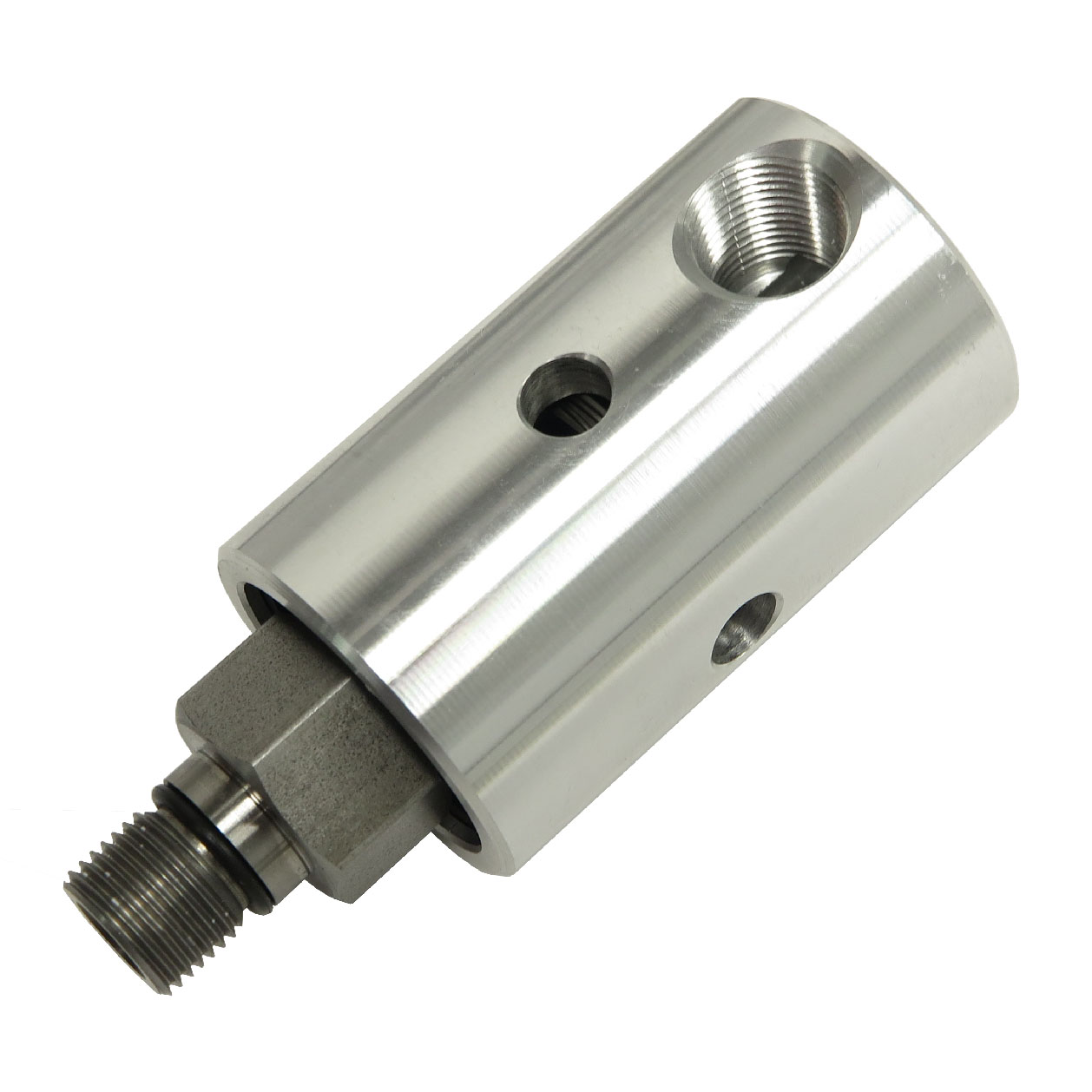

Union, 5/8" UNF RH, 0.655" pilot, 3/8" NPT
1115-680-403
- Passagem simples para ar comprimido seco ou lubrificado
- O projeto da vedação de "vazamento controlado" permite velocidade máxima com ar comprimido seco ou vácuo
- Rolamentos de esfera lubrificados para a vida
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Rotor roscado para fácil instalação
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Peças resistentes a corrosão em alumínio anodizado e INOX
Dimensões
A
5/8"-18 UNF RH5/8"-18 UNF RH
B
3/8"-18 NPT3/8"-18 NPT
C
43,739 mm1,722 "
D1
106,172 mm4,18 "
E
33,122 mm1,304 "
F
19,05 mm0,75 "
G
8,712 mm0,343 "
H
23,8 mm0,937 "
I
16,649 mm0,655 "
J
74,752 mm2,943 "
P
Non-ThreadedNon-Threaded
X
4,826 mm0,19 "
Condições de Funcionamento
Fluido
ArAr
Conexão de rotor
5/8"-18 UNF RH 5/8"-18 UNF RH
Conexão de mangueira
3/8"-18 NPT 3/8"-18 NPT
Ar Max. Caudal
2549 l/min90 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Air and Hydraulic unions
Desenho de interface
Interface Control drawing for 1115-680-403
Manual de operação
Operating Manual for "Controlled Leakage" unions
