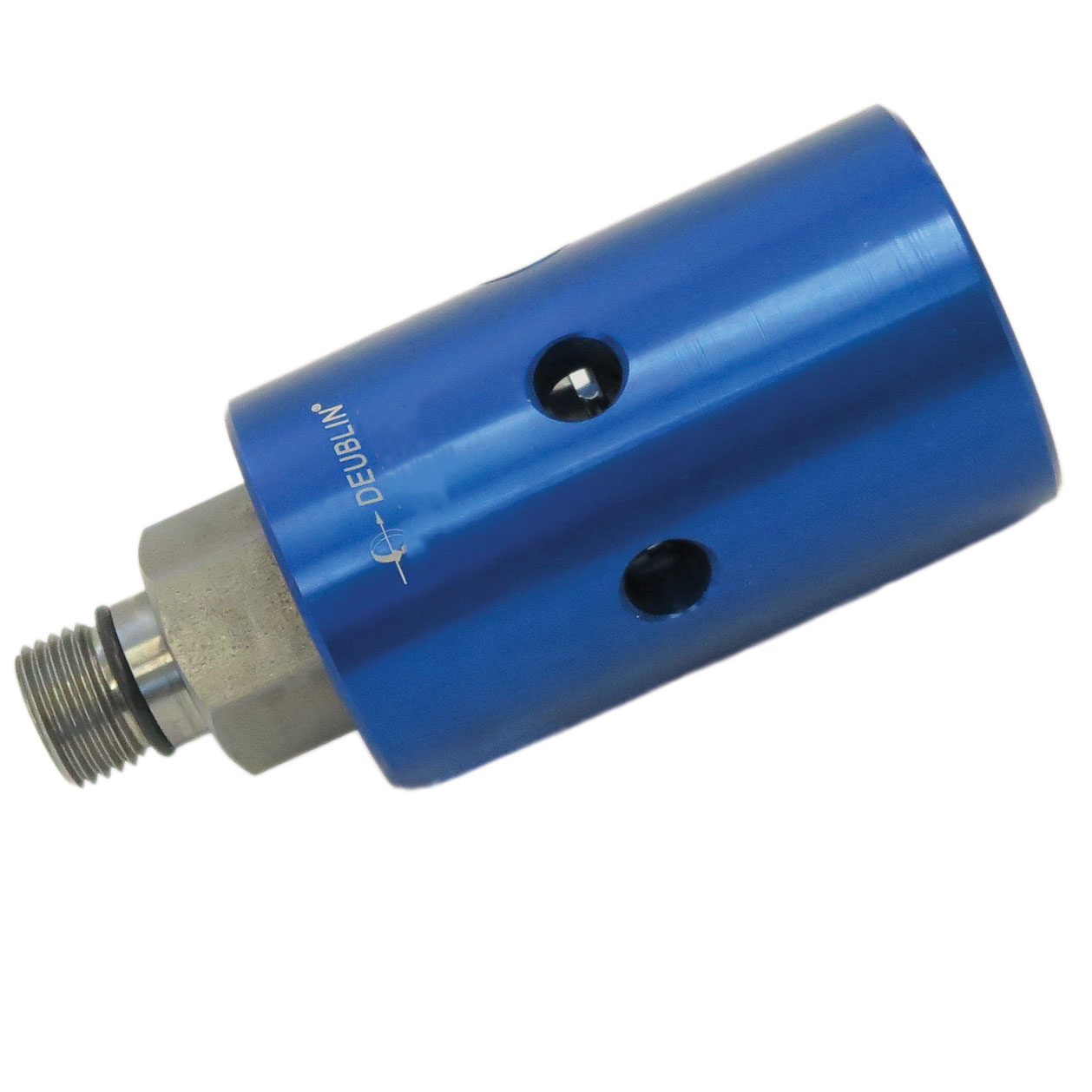

Union, Closed-Seal, M16x1.5 LH, 16 mm pilot, 3/8" PT
1116-029-143
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Suportado por mancais com rotor roscado para fácil instalação
- Rolamentos radiais de esferas para operação suave
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado e rotor em INOX resistente a corrosão
Dimensões
A
M16x1.5 LHM16x1.5 LH
B
3/8"-19 PT3/8"-19 PT
C
43,64 mm1,718 "
D1
103 mm4,055 "
E
30 mm1,181 "
F
15,9 mm0,626 "
G
8,5 mm0,335 "
H
24 mm0,945 "
I
16,032 mm0,631 "
J
72 mm2,835 "
P
Non-ThreadedNon-Threaded
X
4,7 mm0,185 "
Condições de Funcionamento
Fluido
Ar, Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteAr, Fluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M16x1.5 LH M16x1.5 LH
Conexão de mangueira
3/8"-19 PT 3/8"-19 PT
Ar Max. Caudal
2040 l/min72,1 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
121 °C250 °F
Fluido refrigerante de usinagem Max. Caudal
81,8 l/min21,6 GPM
Fluido refrigerante de usinagem Max. Pressão
69 bar1000 psi
Fluido refrigerante de usinagem Max. Temperatura
121 °C250 °F
Quantidade mínima de lubrificante Max. Caudal
2040 l/min72,1 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
121 °C250 °F
