Union, Bearingless Closed-Seal, M12x1.25 LH, 13 mm pilot, G 1/4"
1117-440-442
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- O tamanho compacto pode ser adaptado para instalações personalizadas
- Carcaça em alumínio anodizado resistente a corrosão

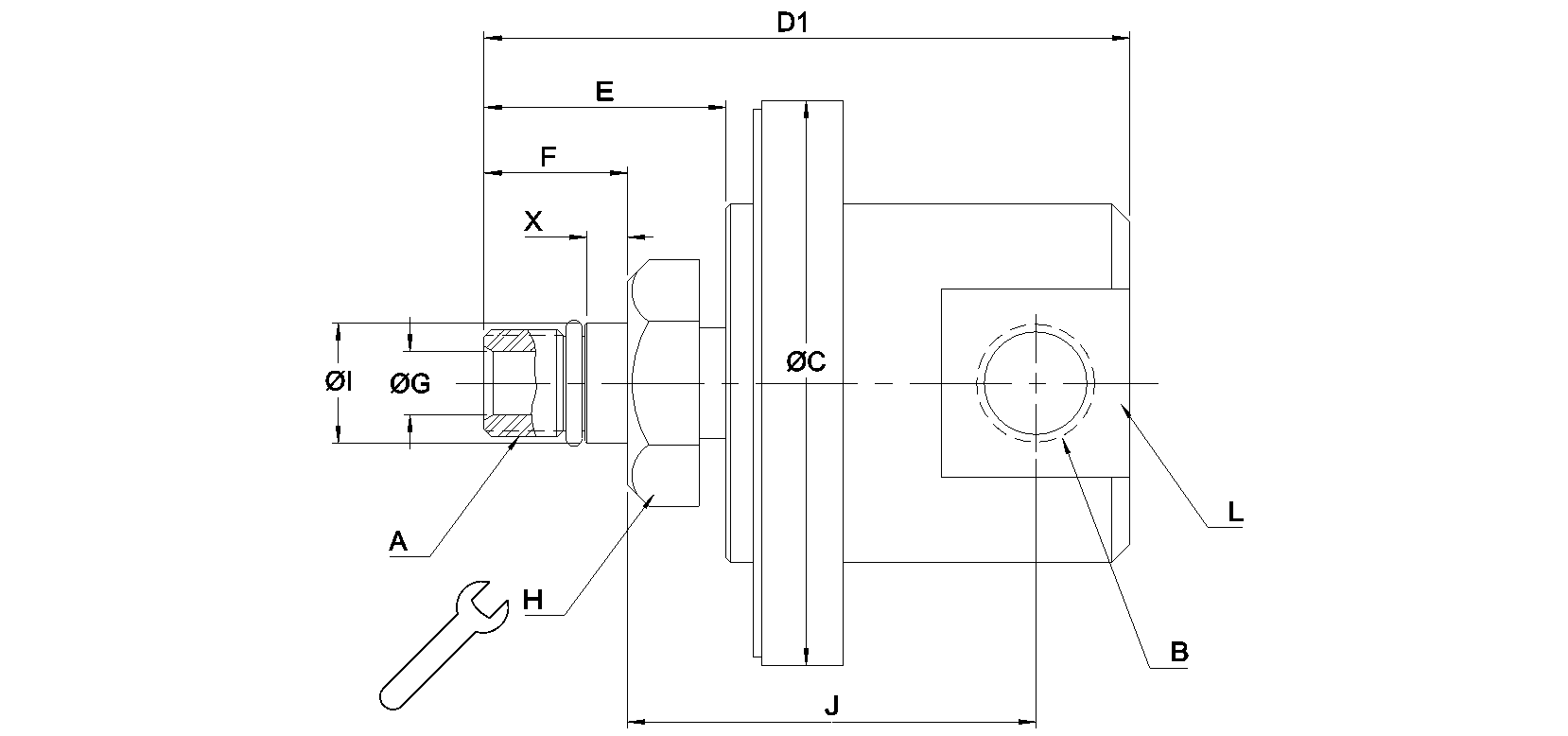

Dimensões
A
M12x1.25 LHM12x1.25 LH
B
G 1/4"-19G 1/4"-19
C
40 mm1,575 "
D1
72 mm2,835 "
E
30 mm1,181 "
F
16 mm0,63 "
G
7 mm0,276 "
H
23,8 mm0,937 "
I
13,466 mm0,53 "
J
45,5 mm1,791 "
L
33,376 mm1,314 "
X
4,5 mm0,177 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M12x1.25 LH M12x1.25 LH
Conexão de mangueira
G 1/4"-19 G 1/4"-19
Fluido refrigerante de usinagem Max. Caudal
30 l/min7,9 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
121 °C250 °F
Quantidade mínima de lubrificante Max. Caudal
2040 l/min72,1 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Externally mounted Bearingless unions
Desenho de interface
Interface Control drawing for 1117-440-442
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
