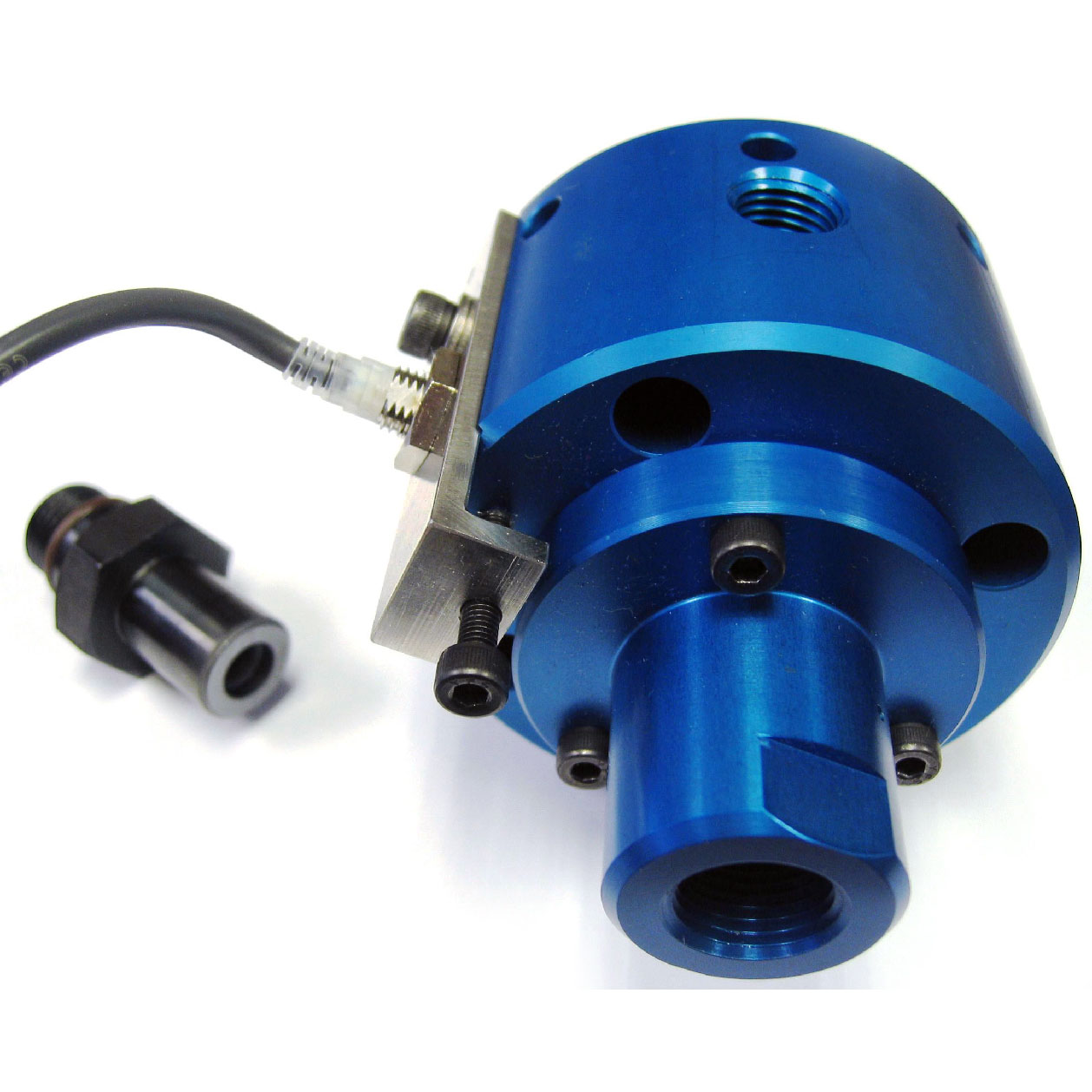

Union, Bearingless Sensor, M16x1.5 LH, 18 mm pilot, 1/4" NPT
1123-001-301
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão

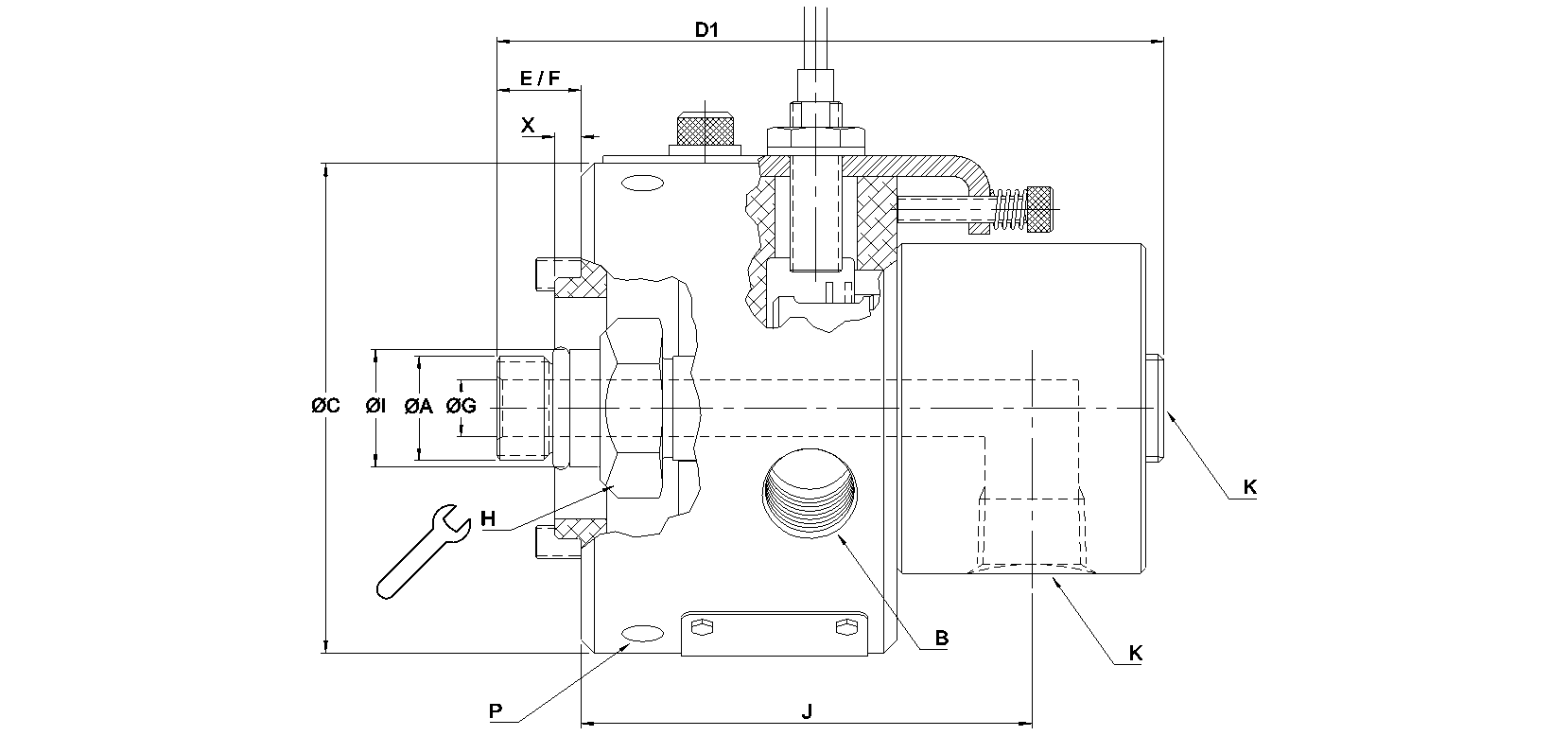

Dimensões
A
M16x1.5 LHM16x1.5 LH
B
1/4"-18 NPT1/4"-18 NPT
C
75 mm2,953 "
D1
102,3 mm4,028 "
E
13 mm0,512 "
F
13 mm0,512 "
G
8,7 mm0,343 "
H
23,6 mm0,929 "
I
17,993 mm0,708 "
J
69,1 mm2,72 "
K
3/8"-19 PT3/8"-19 PT
P
Non-ThreadedNon-Threaded
X
4 mm0,157 "
Condições de Funcionamento
Fluido
Ar, Fluido refrigerante de usinagemAr, Fluido refrigerante de usinagem
Conexão de rotor
M16x1.5 LH M16x1.5 LH
Conexão de mangueira
1/4"-18 NPT 1/4"-18 NPT
Ar Max. Caudal
608 l/min21,5 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
71 °C160 °F
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 1123-001-301
Desenho de interface
Interface Control drawing for 1123-001-301
