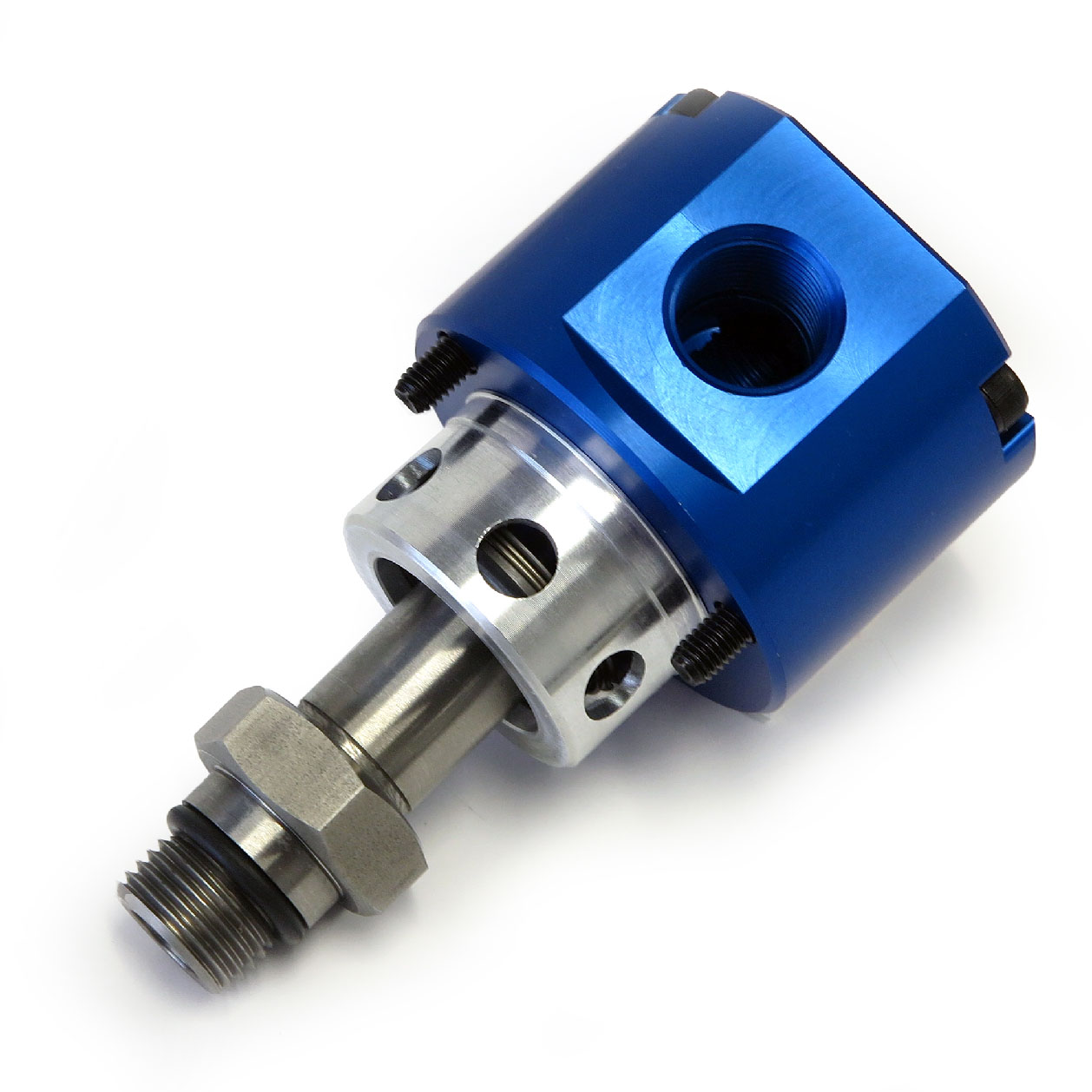

Union, Bearingless Pop-Off, M16x1.5 LH, 18 mm pilot, G 3/8"
1129-037-301
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão

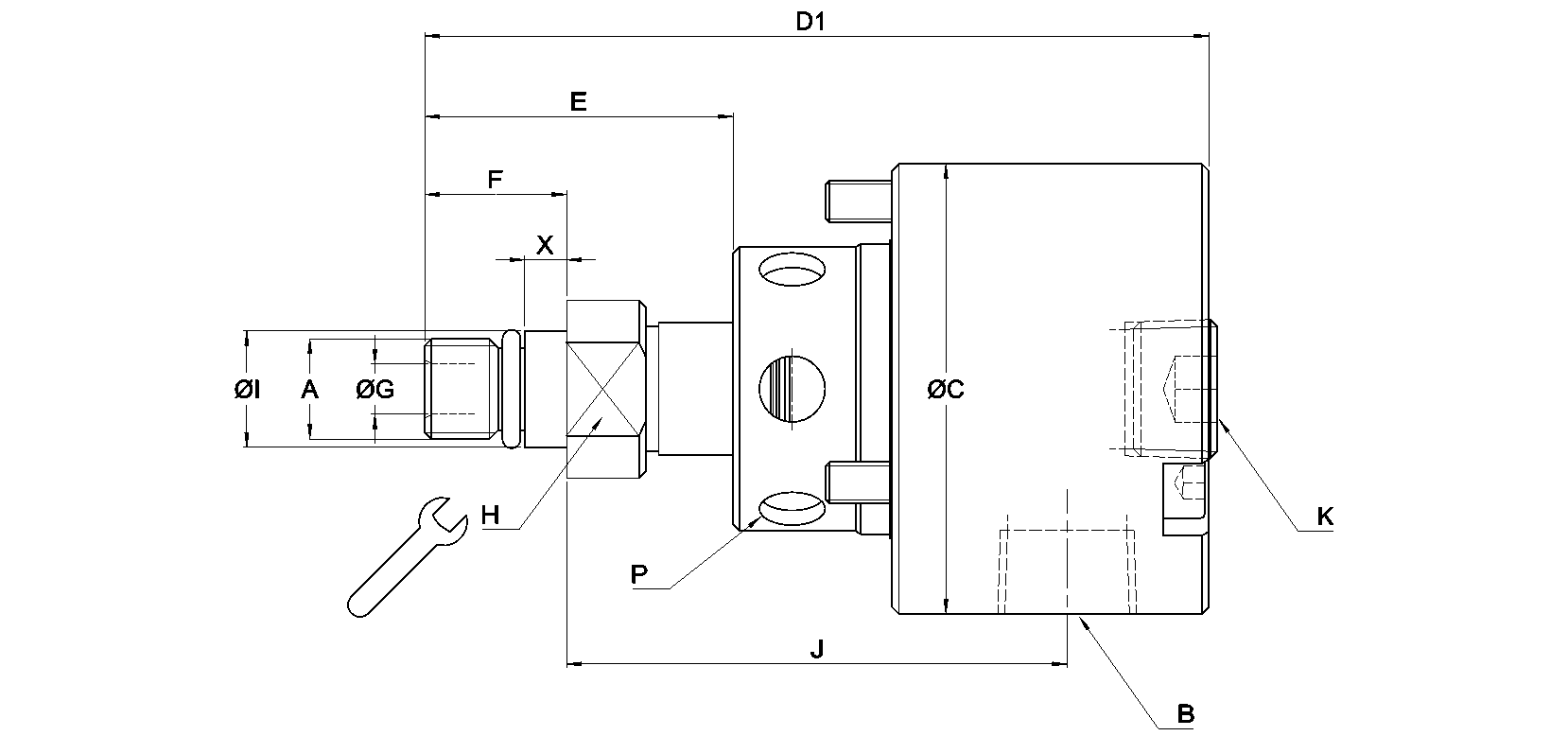

Dimensões
A
M16x1.5 LHM16x1.5 LH
B
G 3/8"-19G 3/8"-19
C
45 mm1,772 "
D1
102 mm4,016 "
E
59,9 mm2,358 "
F
15,9 mm0,626 "
G
8,5 mm0,335 "
H
24 mm0,945 "
I
17,993 mm0,708 "
J
64,6 mm2,543 "
K
1/4"-19 PT1/4"-19 PT
P
Non-ThreadedNon-Threaded
X
4,7 mm0,185 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M16x1.5 LH M16x1.5 LH
Conexão de mangueira
G 3/8"-19 G 3/8"-19
Fluido refrigerante de usinagem Max. Caudal
24,3 l/min6,4 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
608 l/min21,5 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Externally mounted Bearingless unions
Desenho de interface
Interface Control drawing for 1129-037-301
Manual de operação
Operating Manual for "Pop-Off" unions for machine tools
