Union, Bearingless Pop-Off, M12x1 RH, 13 mm pilot
1129-330-342
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão

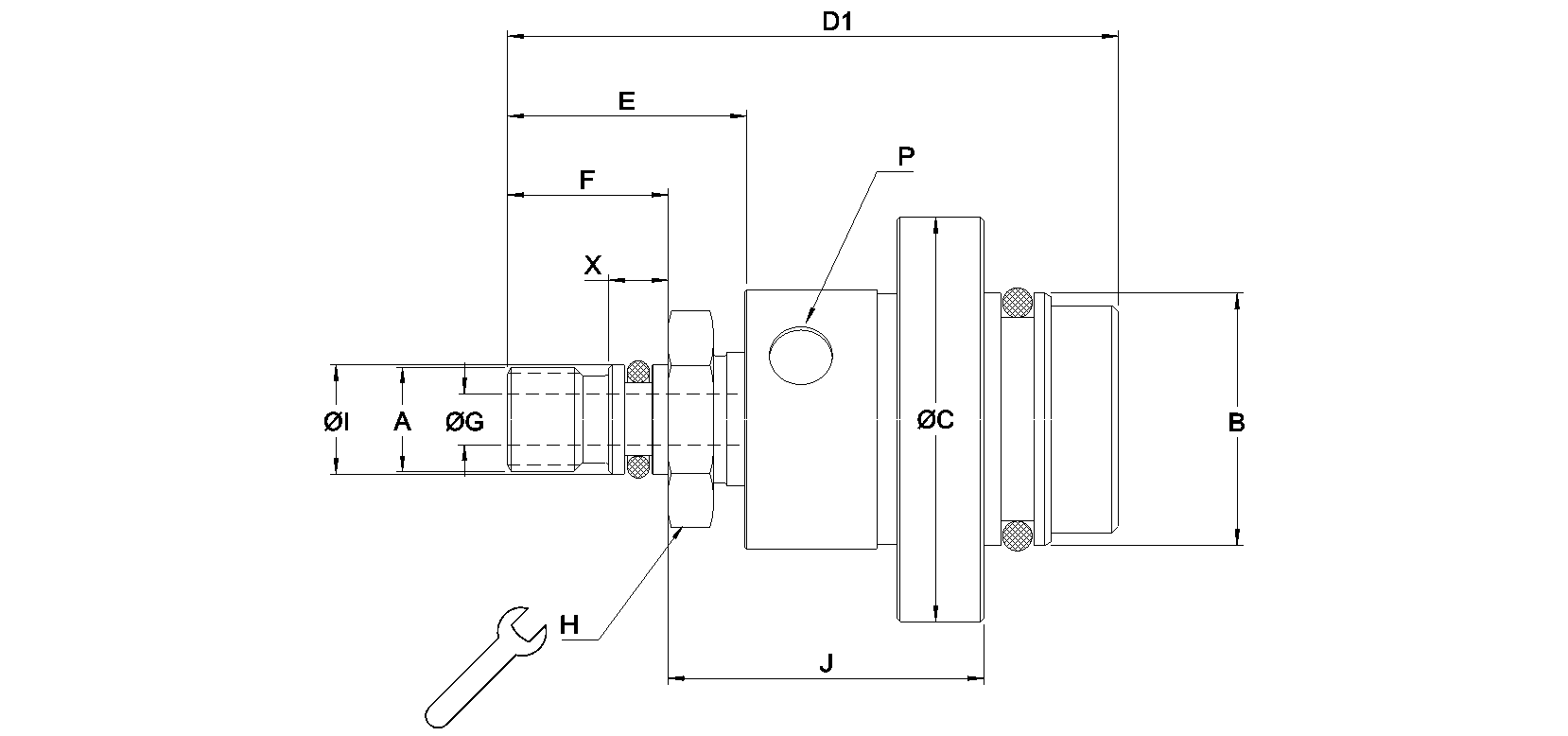

Dimensões
A
M12x1 RHM12x1 RH
B
29,975 mm1,18 "
C
48 mm1,89 "
D1
72 mm2,835 "
E
28,14 mm1,108 "
F
19 mm0,748 "
G
4,7 mm0,185 "
H
22,2 mm0,874 "
I
13 mm0,512 "
J
37,5 mm1,476 "
P
Non-ThreadedNon-Threaded
X
7 mm0,276 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M12x1 RH M12x1 RH
Conexão de mangueira
29.975 mm1.18 "
Fluido refrigerante de usinagem Max. Caudal
24,3 l/min6,4 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
970 l/min34,3 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Internally mounted Bearingless unions
Desenho de interface
Interface Control drawing for 1129-330-342
Manual de operação
Operating Manual for "Pop-Off" unions for machine tools
