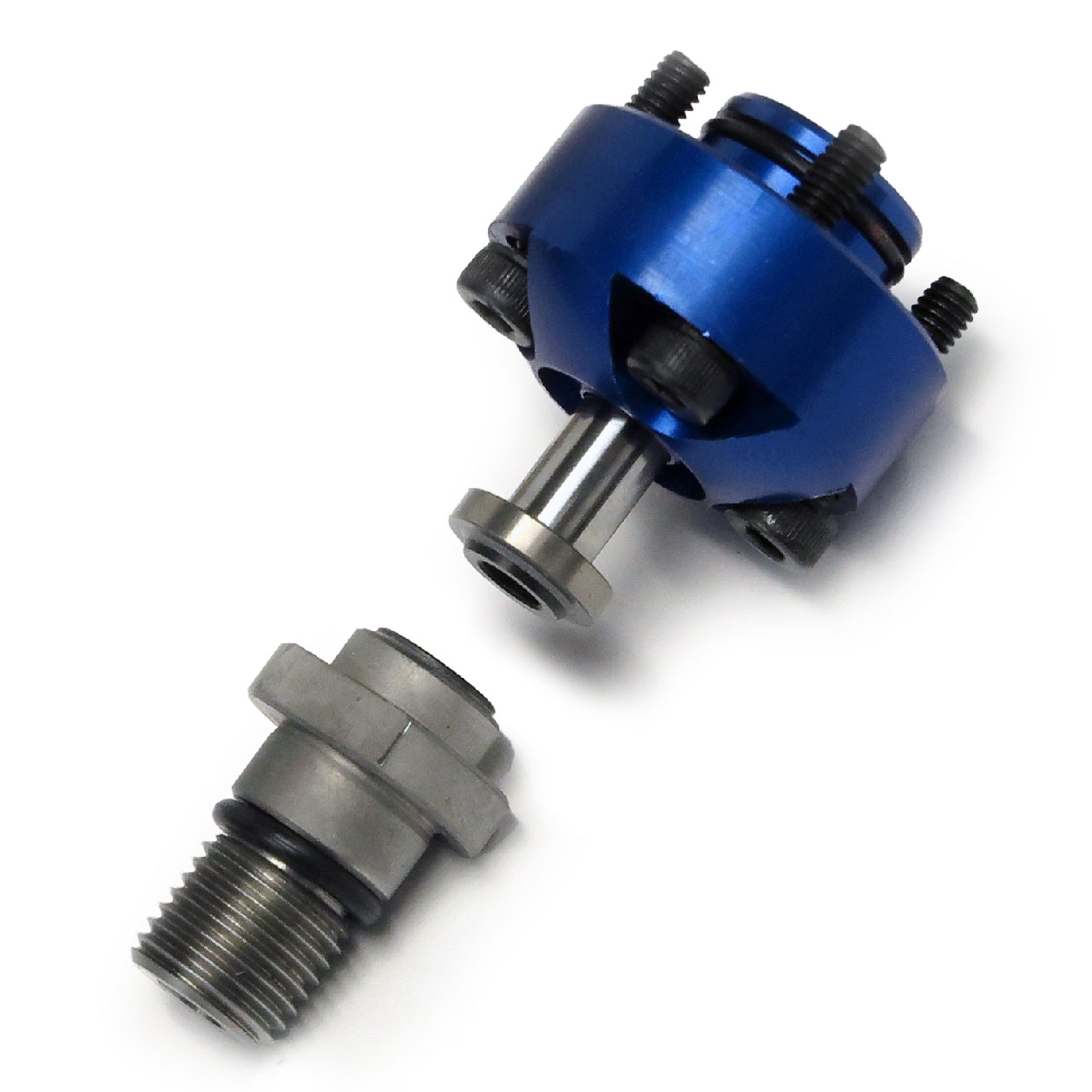

Union, Compact Brgless Pop-Off, M12x1.25 LH, 13 mm pilot
1151-002-140
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- O elemento não rotativo tem "curso" (movimento axial) de até 13,5 mm, para acompanhar o movimento do drawbar, mesmo quando a união está montada no dispositivo de fixação
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis

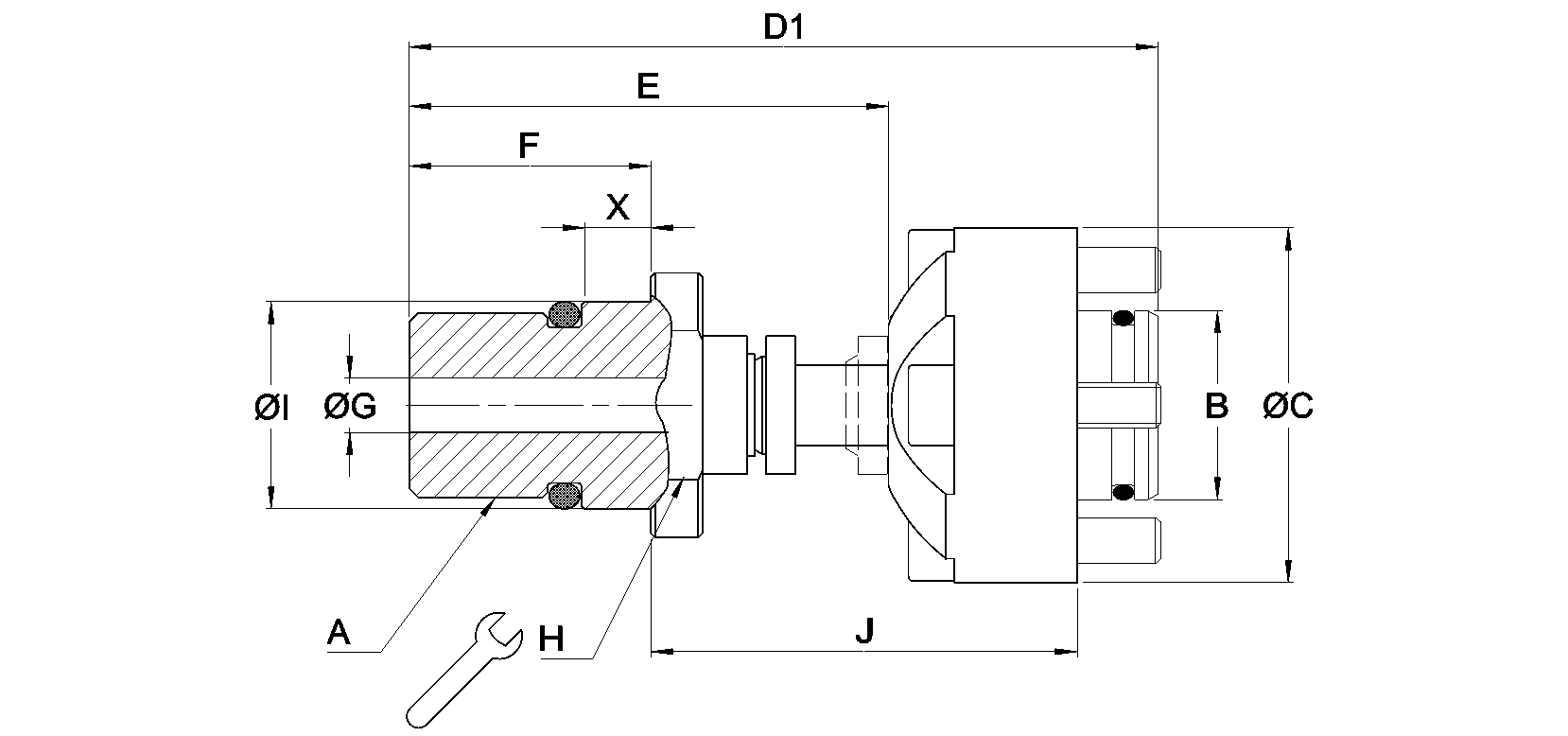

Dimensões
A
M12x1.25 LHM12x1.25 LH
B
16,368 mm0,644 "
C
31 mm1,22 "
D1
56-63 mm2.20-2.48 "
E
29-36 mm1.14-1.42 "
F
19 mm0,748 "
G
4,8 mm0,189 "
H
15 mm0,591 "
I
13 mm0,512 "
J
37-42 mm1.46-1.65 "
X
6 mm0,236 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M12x1.25 LH M12x1.25 LH
Conexão de mangueira
16.368 mm0.644 "
Fluido refrigerante de usinagem Max. Caudal
24,3 l/min6,4 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
608 l/min21,5 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
