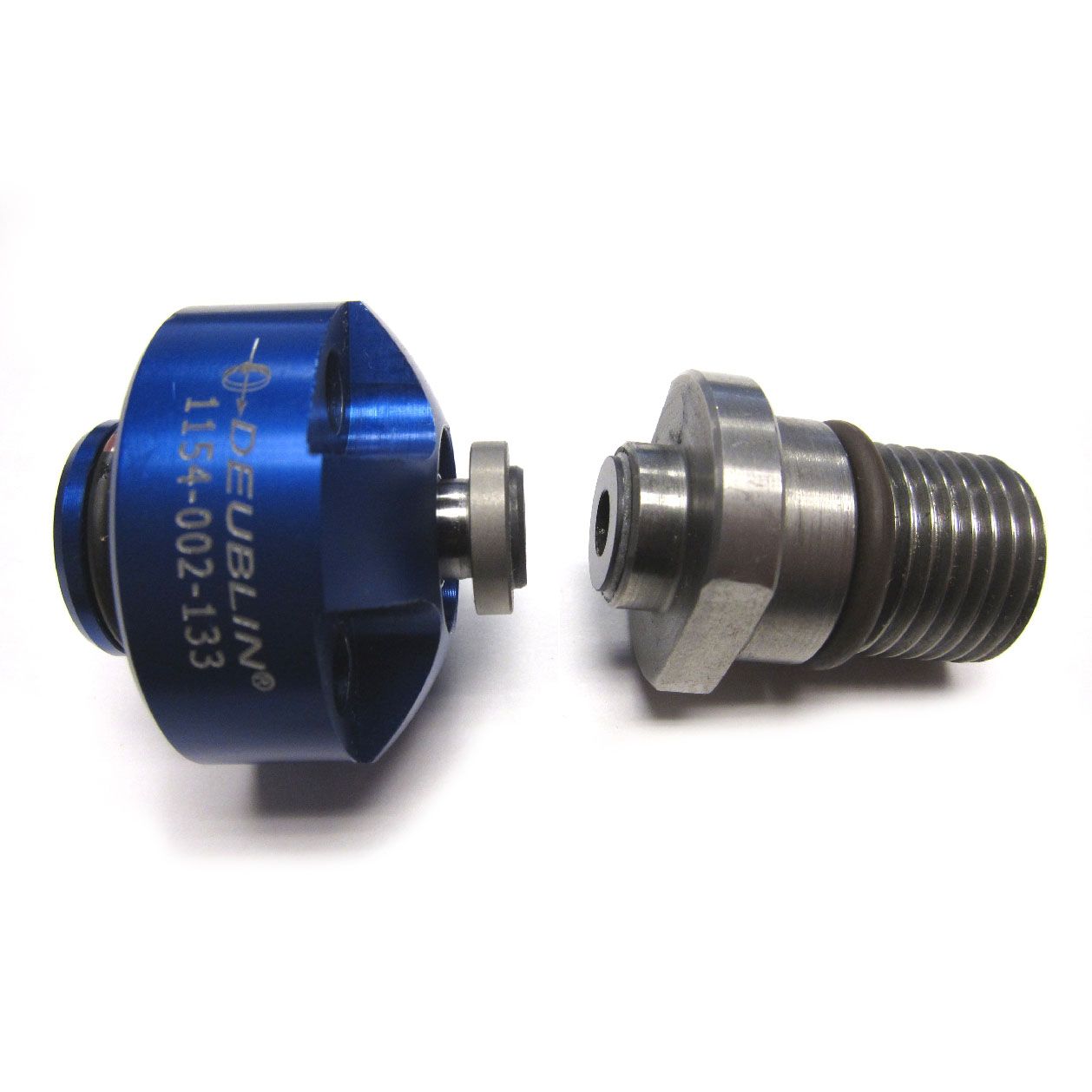

Union, Compact Brgless AutoSense, M16x1.5 LH, 18 mm pilot
1154-002-133
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia patenteada AutoSense ™ muda automaticamente entre selos fechados e operação de vazamento controlada em resposta ao tipo de fluido
- O elemento não rotativo tem "curso" (movimento axial) de até 8 mm, para acompanhar o movimento do drawbar, mesmo quando a união está montada no dispositivo de fixação
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão
Dimensões
A
M16x1.5 LHM16x1.5 LH
B
16,368 mm0,644 "
C
31 mm1,22 "
D1
65 mm2,559 "
E
38 mm1,496 "
F
21 mm0,827 "
G
4,8 mm0,189 "
H
19 mm0,748 "
I
18,006 mm0,709 "
J
44 mm1,732 "
X
6 mm0,236 "
Condições de Funcionamento
Fluido
Ar, Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteAr, Fluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M16x1.5 LH M16x1.5 LH
Conexão de mangueira
16.368 mm0.644 "
Ar Max. Caudal
608 l/min21,5 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
71 °C160 °F
Fluido refrigerante de usinagem Max. Caudal
24,3 l/min6,4 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
608 l/min21,5 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Internally mounted Bearingless unions
Desenho de interface
Interface Control drawing for 1154-002-133
Manual de operação
Operating Manual for "AutoSense" unions for machine tools
