SUPERSEDED by 157-000-151

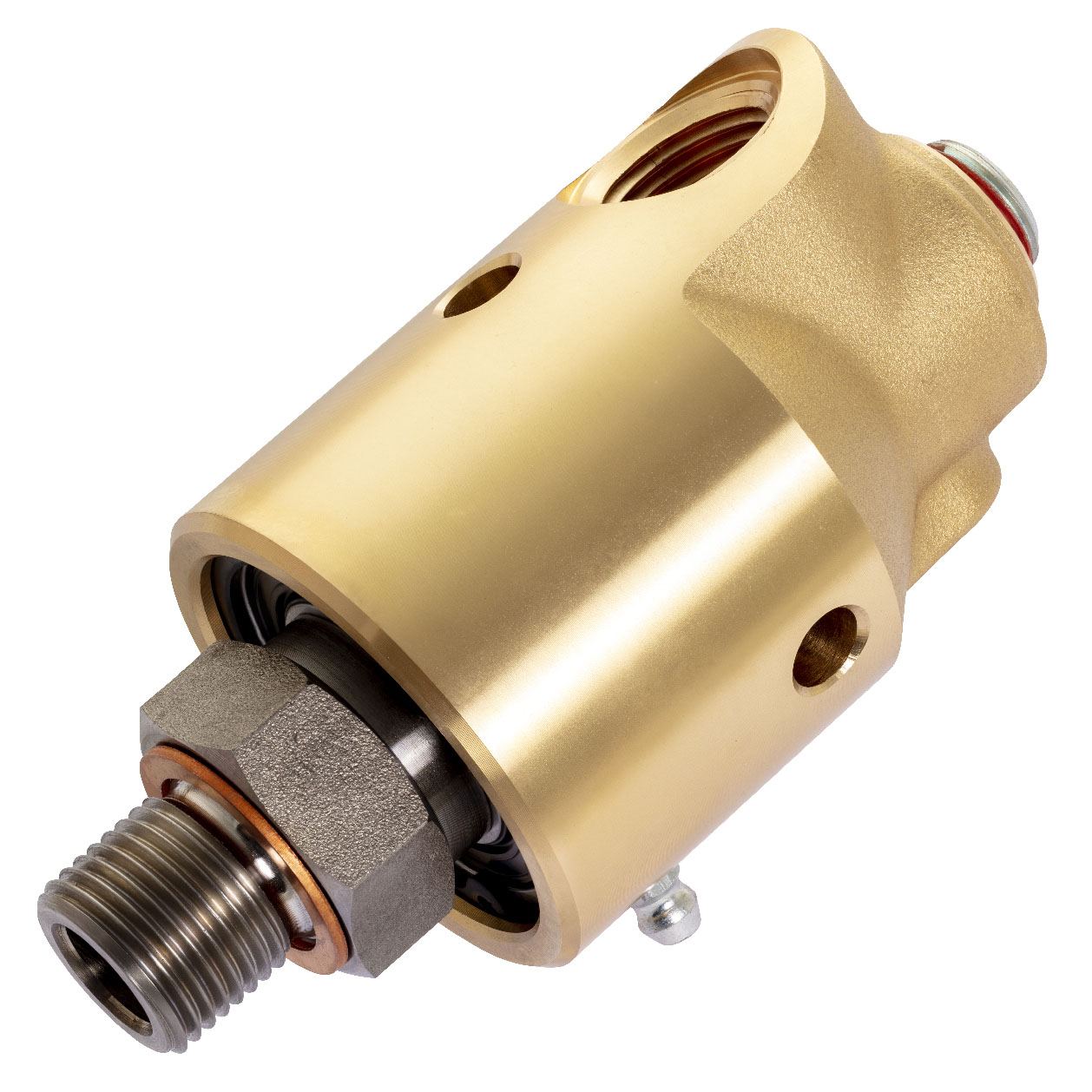

Product photo

155-000-151

  • Operação em fluxo único e fluxo duplo
  • União rotativa auto suportada
  • Conexão radial na carcaça
  • Selos mecânicos balanceados
  • 3 orifícios de respiro
  • Carcaça de liga de bronze forjado e rotor em INOX
  • Opções especiais incluem respiros roscados, e projeto de baixo torque
  • Combinação de selo: Grafite / Bronze para água; Grafite / Cerâmica para óleo térmico quente, água quente e vapor saturado; Carbeto de tungstênio / Cerâmica para condições severas como água de má qualidade

Dimensões

Selected dimensions for this product
A
G 1/2"-14 RH
B
1/2"-14 NPT
C
57,2 mm
D1
122 mm
E
35 mm
F
19 mm
G
12,7 mm
H
30 mm
J
79 mm
K
3/8"-18 NPT
P
Non-Threaded

Condições de Funcionamento

Recommended operating limits for pressure and speed
Fluido
Óleo quente, Vapor, Água
Conexão de rotor
G 1/2"-14 RH
Conexão de mangueira
1/2"-14 NPT
Óleo quente Max. Caudal
26,9 l/min
Óleo quente Max. Pressão
6,9 bar
Óleo quente Max. Temperatura
121 °C
Vapor Max. Caudal
112,2 l/min
Vapor Max. Pressão
1 bar
Vapor Max. Temperatura
121 °C
Água Max. Caudal
26,9 l/min
Água Max. Pressão
51,7 bar
Água Max. Temperatura
121 °C
