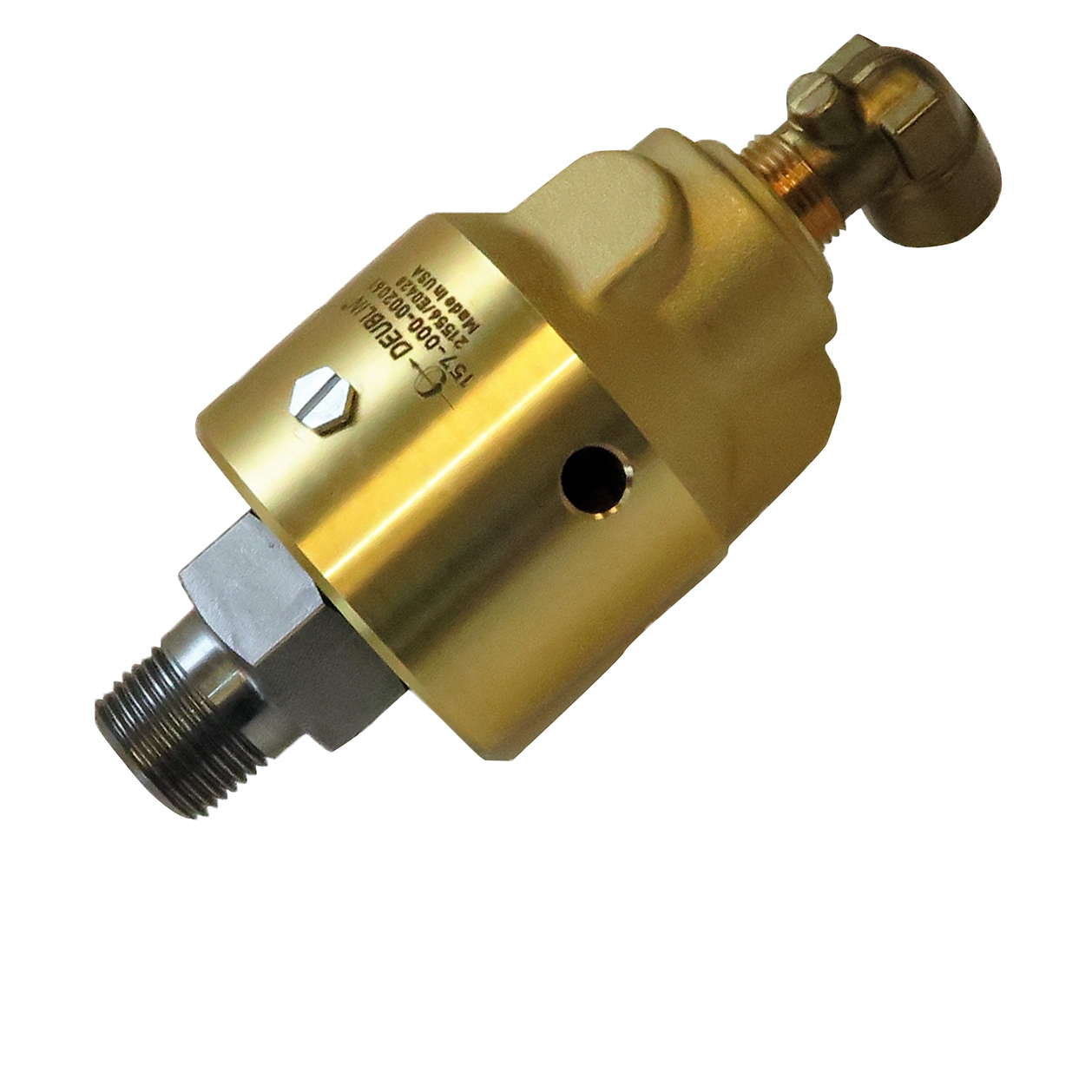

Union, Duoflow, 1/2" NPT LH, 1/2" NPT
157-000-002061
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Face rotativa chavetada
- Fácil e rápida substituição dos componentes de vedação
- Rolamentos de esfera lubrificados para a vida
- Selo de combinação para vida útil extendida (ELS) para água de baixa qualidade
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados
Dimensões
A
1/2"-14 NPT LH1/2"-14 NPT LH
B
1/2"-14 NPT1/2"-14 NPT
C
57,2 mm2,252 "
D1
120 mm4,724 "
D2
151 mm5,945 "
E
37,6 mm1,48 "
F
22 mm0,866 "
G
12,7 mm0,5 "
H
30 mm1,181 "
J
89 mm3,504 "
K
3/8"-18 NPT3/8"-18 NPT
M
18 mm0,709 "
N
41 mm1,614 "
O
NPT 3/8"-18 RHNPT 3/8"-18 RH
P
Non-ThreadedNon-Threaded
R
131,8 mm5,189 "
S
16,9 mm0,665 "
S2
9,42 mm0,371 "
S3
BrazedBrazed
Condições de Funcionamento
Fluido
Óleo quente, Vapor, ÁguaÓleo quente, Vapor, Água
Conexão de rotor
1/2"-14 NPT LH 1/2"-14 NPT LH
Conexão de mangueira
1/2"-14 NPT 1/2"-14 NPT
Óleo quente Max. Caudal
26,9 l/min7,1 GPM
Óleo quente Max. Pressão
6,9 bar100 psi
Óleo quente Max. Temperatura
121 °C250 °F
Vapor Max. Caudal
112,2 l/min29,6 GPM
Vapor Max. Pressão
1 bar15 psi
Vapor Max. Temperatura
121 °C250 °F
Água Max. Caudal
26,9 l/min7,1 GPM
Água Max. Pressão
51,7 bar750 psi
Água Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 157-000-002061
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions 57-series unions
