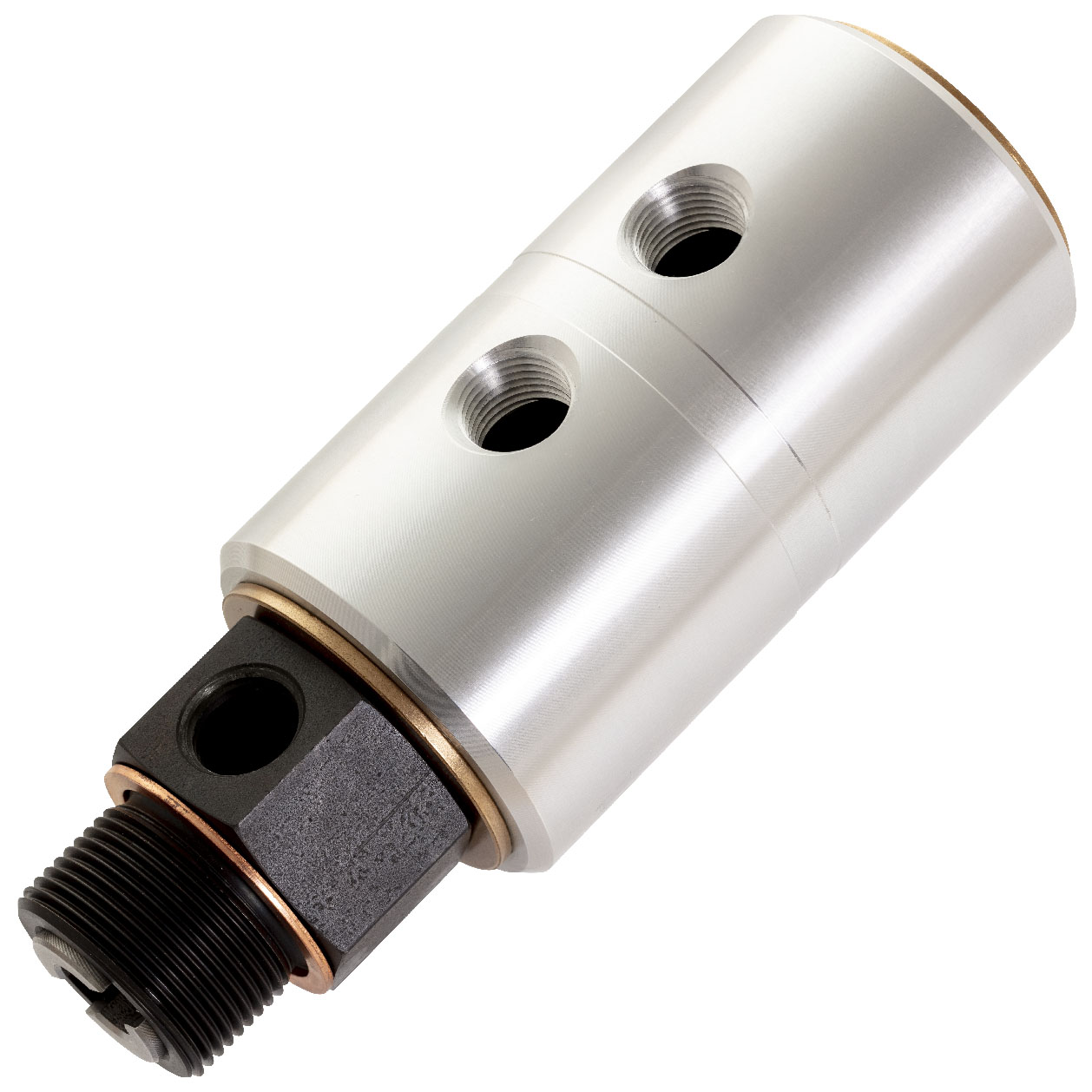

Union, Low-Speed, G 1-1/4" RH, 1/2" NPT
1790-001-114
- Projeto de fluxo duplo para aplicações de baixa velocidade em ar comprimido, óleo hidráulico e fluido de freio
- União rotativa auto suportada
- Mancal em materiais compostos
- Furos de respiro / dreno entre as passagens
- Selos especiais
- Superfície de vedação endurecida
- Carcaça em alumínio e rotor em aço
- Modelo disponível em três passagens tandem
Dimensões
A
G 1-1/4"-11 RHG 1-1/4"-11 RH
B
1/2"-14 NPT1/2"-14 NPT
C
76 mm2,992 "
D1
208 mm8,189 "
E
63 mm2,48 "
F
28 mm1,102 "
G
16 mm0,63 "
H
55 mm2,165 "
J
47 mm1,85 "
K
1/2"-14 NPT1/2"-14 NPT
P
Non-ThreadedNon-Threaded
R
134,5 mm5,295 "
S3
ThreadedThreaded
Condições de Funcionamento
Fluido
Ar, Óleo hidráulico, VácuoAr, Óleo hidráulico, Vácuo
Conexão de rotor
G 1-1/4"-11 RH G 1-1/4"-11 RH
Conexão de mangueira
1/2"-14 NPT 1/2"-14 NPT
Ar Max. Caudal
4247 l/min150 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
121 °C250 °F
Óleo hidráulico Max. Pressão
207 bar3000 psi
Óleo hidráulico Max. Temperatura
121 °C250 °F
Vácuo Max. Pressão
-0,95 bar-13,75 psi
Vácuo Max. Temperatura
121 °C250 °F
Documentos e Recursos
Desenho de interface
Interface Control drawing for 1790-001-114
Manual de operação
Operating Manual for Soft-Seal Air & Hydraulic unions
Guia de serviço
Service Guide for unions beginning with 1790 or 1890
