Union, Low-Speed, 1" UNS RH, 7/8" UNF

Product photo

2200-000-003

  • Projeto de fluxo único
  • União rotativa auto suportada
  • Conexão radial na carcaça
  • Selos mecânicos balanceados
  • Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
  • Feltro lubrificador na cavidade do selo para serviço com ar comprimido
  • Oleador para relubrificação (3 a 5 gotas / mês)
  • Projeto de baixo torque
  • Projeto de peso aliviado
  • Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
  • Rolamentos de esfera lubrificados para a vida

Dimensões

A
1"-14 UNS RH
B
1/2"-14 NPT
C
73 mm
D1
120,9 mm
E
33,6 mm
F
19 mm
G
17,5 mm
H
31,8 mm
J
87 mm
K
O

Condições de Funcionamento

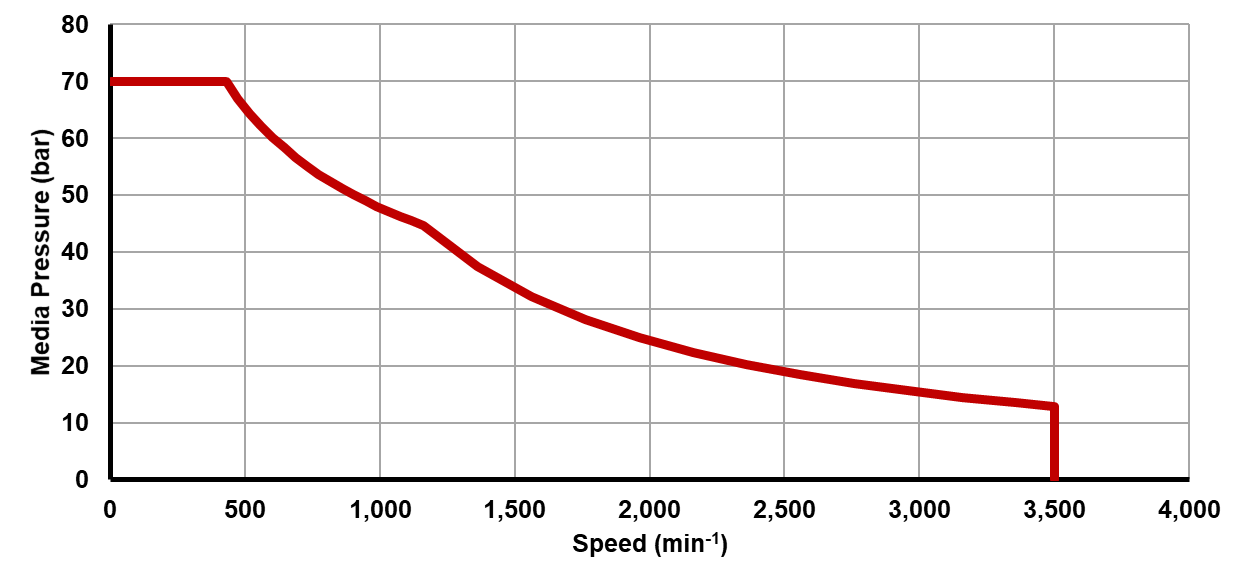

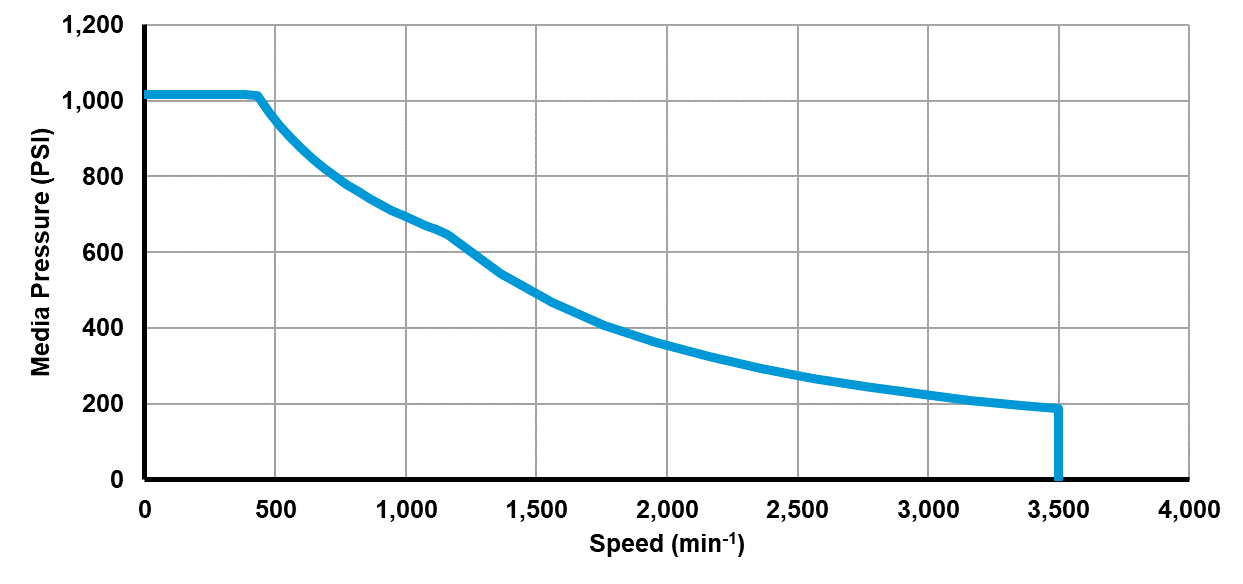

Recommended operating limits for pressure and speed
Fluido
Ar, Óleo hidráulico, Vácuo
Conexão de rotor
1"-14 UNS RH
Conexão de mangueira
1/2"-14 NPT
Ar Max. Caudal
4247 l/min
Ar Max. Pressão
70 bar
Ar Max. Temperatura
121 °C
Óleo hidráulico Max. Caudal
26,9 l/min
Óleo hidráulico Max. Pressão
69 bar
Óleo hidráulico Max. Temperatura
121 °C
Vácuo Max. Pressão
-0,95 bar
Vácuo Max. Temperatura
121 °C
