Union, 1" UNS LH, 1/2" NPT

2200-000-096

  • Projeto de fluxo único
  • União rotativa auto suportada
  • Conexão radial na carcaça
  • Selos mecânicos balanceados
  • Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
  • Feltro lubrificador na cavidade do selo para serviço com ar comprimido
  • Oleador para relubrificação (3 a 5 gotas / mês)
  • Projeto de baixo torque
  • Projeto de peso aliviado
  • Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
  • Rolamentos de esfera lubrificados para a vida

Dimensões

A
1/2"-14 NPT RH
B
1/2"-14 NPT
C
73 mm
D1
125 mm
E
37,5 mm
F
22 mm
G
12,7 mm
H
31,8 mm
J
86 mm
K
O

Condições de Funcionamento

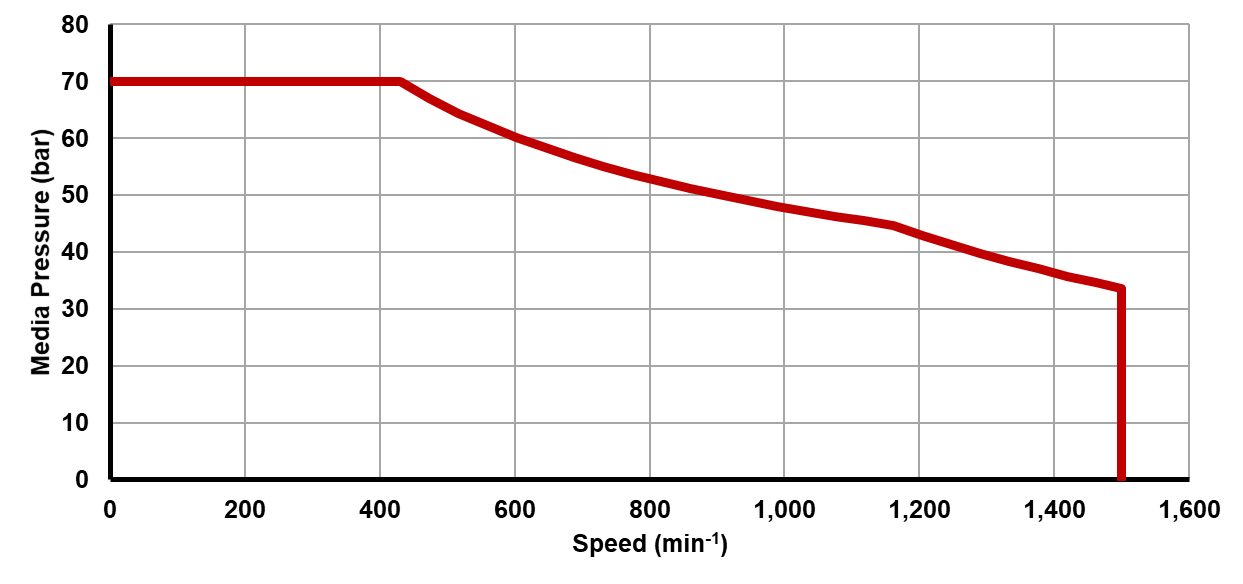

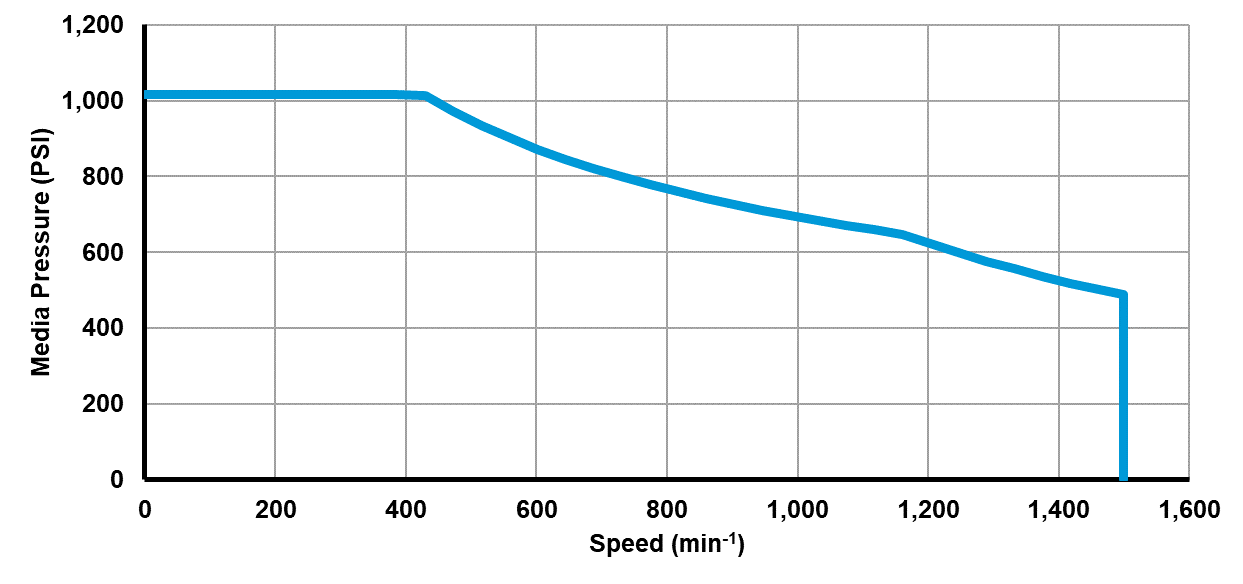

Recommended operating limits for pressure and speed
Fluido
Ar, Óleo hidráulico, Vácuo
Conexão de rotor
1/2"-14 NPT RH
Conexão de mangueira
1/2"-14 NPT
Ar Max. Caudal
4247 l/min
Ar Max. Pressão
10 bar
Ar Max. Temperatura
121 °C
Óleo hidráulico Max. Caudal
26,9 l/min
Óleo hidráulico Max. Pressão
69 bar
Óleo hidráulico Max. Temperatura
121 °C
Vácuo Max. Pressão
-0,95 bar
Vácuo Max. Temperatura
121 °C

Documentos e Recursos

Guia de instalação
Installation Guide for Air and Hydraulic unions
Desenho de interface
Interface Control drawing for 2200-000-096
Manual de operação
Operating Manual for Air and Hydraulic unions
Guia de serviço
Service Guide for unions beginning with 2200 and 250-094
