Union, CCM, fits 46 mm bore, No Elbow

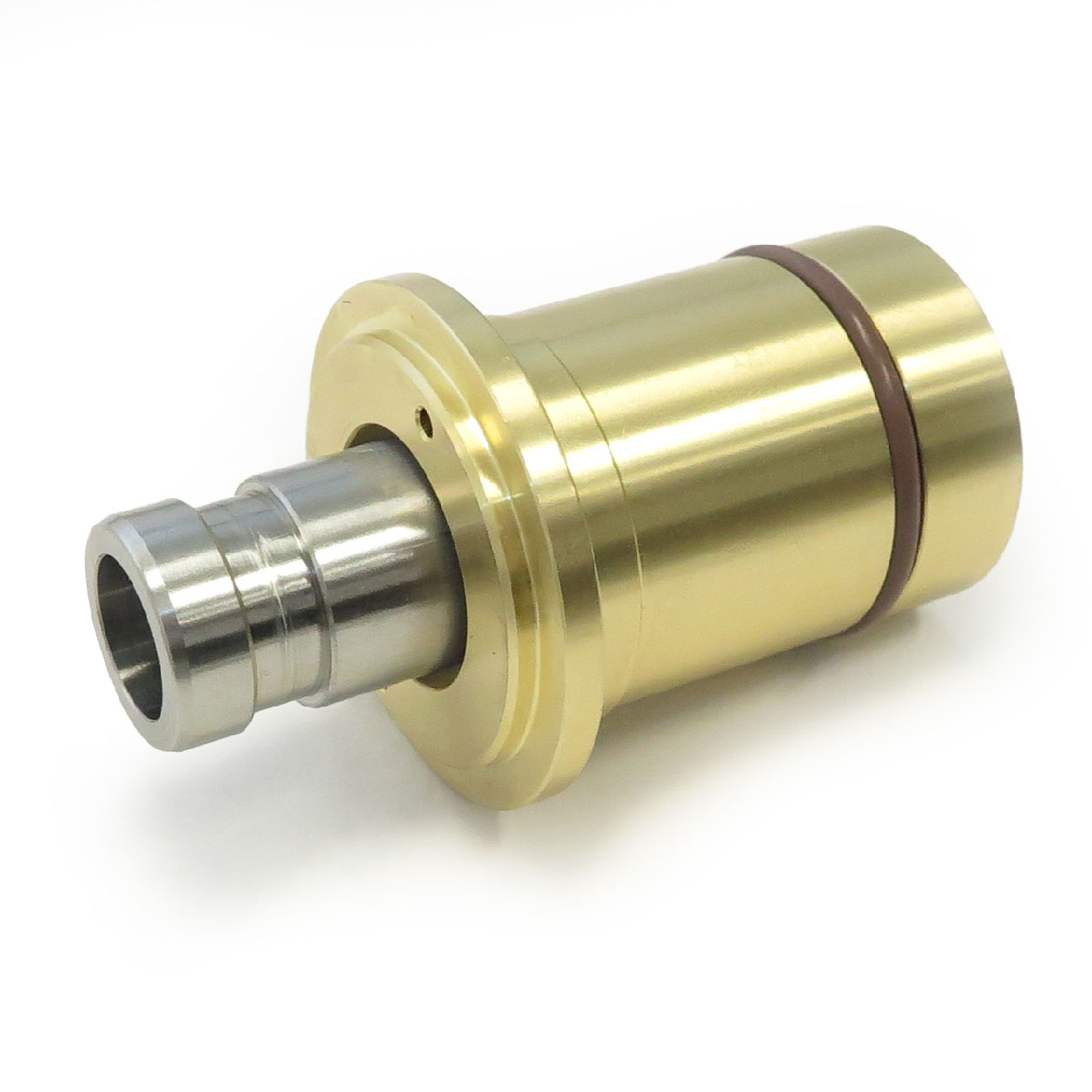

Product photo

2420-001-000

  • Projeto de fluxo único e fluxo duplo
  • Montado dentro do eixo
  • União rotativa auto suportada
  • Carcaça flangeada ou montada com disco de retenção
  • Selos mecânicos balanceados
  • Combinação de selo: Carbeto de silício / Carbeto de silício
  • Carcaça e cotovelo em liga de bronze
  • Rotor e tubulação em aço INOX
  • Mancal engenheirado
  • Fluxo de fluido completo
  • Facilmente reparável em campo

Dimensões

Selected dimensions for this product
A
58,7 mm
B
25,36 mm
C
58,7 mm
D1
98 mm
E
39 mm
F
31 mm
G
17,5 mm
J
66,6 mm

Condições de Funcionamento

Consult Deublin if operating pressure and speed both are close to maximum rating
Fluido
Água
Conexão de rotor
58.7 mm
Conexão de mangueira
25.36 mm
Água Max. Caudal
53 l/min
Água Max. Pressão
10 bar
Água Max. Temperatura
121 °C

Documentos e Recursos

Guia de instalação
Installation Guide for 2400-series CCM unions
Desenho de interface
Interface Control drawing for 2420-001-000
Manual de operação
Operating Manual for 2400-series CCM unions
Guia de serviço
Service Guide for 2400-series unions
