Union, CCM duoflow, fits 46 mm bore, G 3/4"

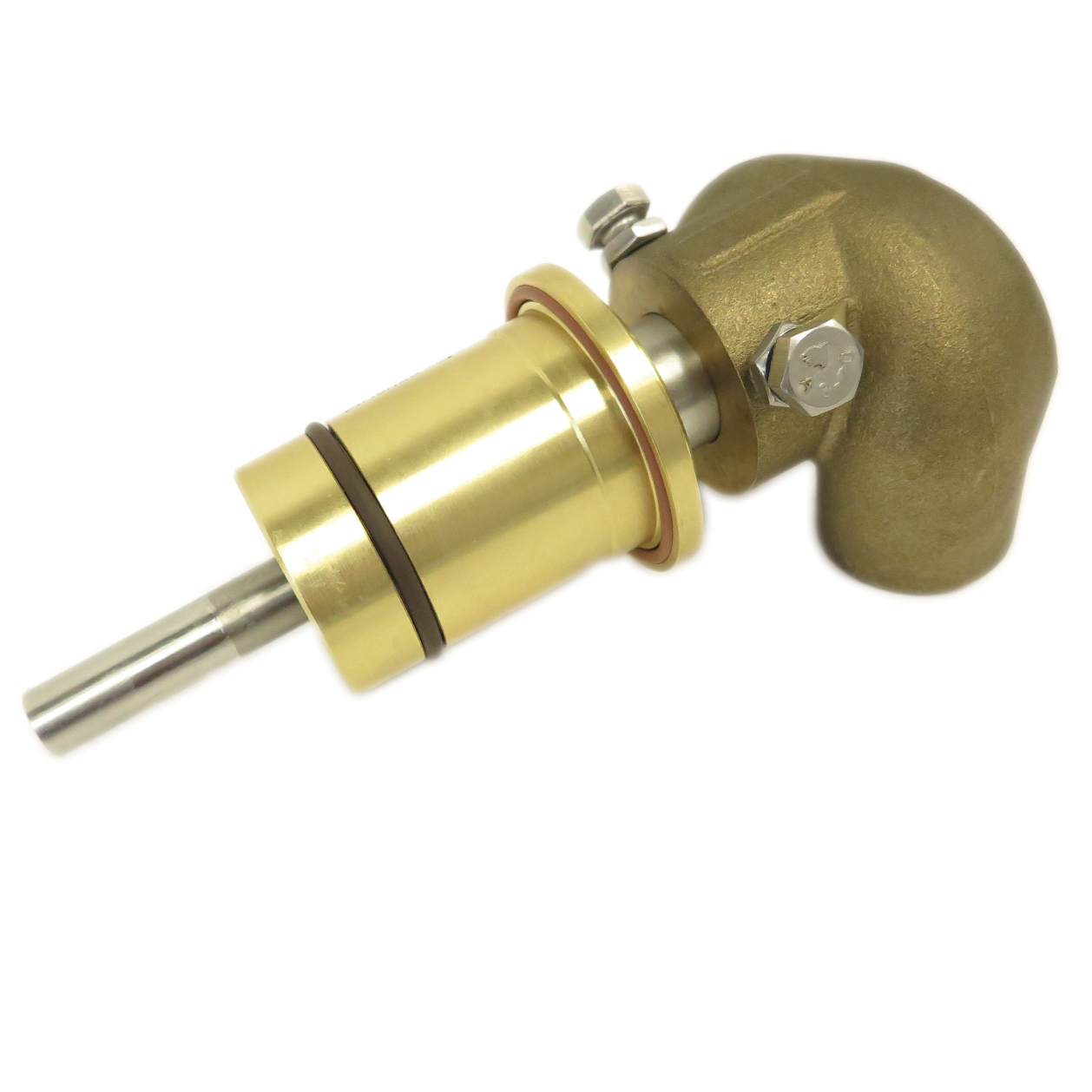

Product photo

2420-001-141180

  • Projeto de fluxo único e fluxo duplo
  • Montado dentro do eixo
  • União rotativa auto suportada
  • Carcaça flangeada ou montada com disco de retenção
  • Selos mecânicos balanceados
  • Combinação de selo: Carbeto de silício / Carbeto de silício
  • Carcaça e cotovelo em liga de bronze
  • Rotor e tubulação em aço INOX
  • Mancal engenheirado
  • Fluxo de fluido completo
  • Facilmente reparável em campo

Dimensões

Selected dimensions for this product
A
58,7 mm
B
G 3/4"-14
C
46 mm
D1
183,4 mm
E
127 mm
F
108 mm
G
10 mm
I
46 mm
J
51 mm
K
G 3/4"-14
R
163 mm
S
36 mm
S2
12,52 mm
S3
Rotating
X
8 mm

Condições de Funcionamento

Consult Deublin if operating pressure and speed both are close to maximum rating
Fluido
Água
Conexão de rotor
58.7 mm
Conexão de mangueira
G 3/4"-14
Água Max. Caudal
23 l/min
Água Max. Pressão
10 bar
Água Max. Temperatura
121 °C

Documentos e Recursos

Guia de instalação
Installation Guide for 2400-series CCM unions
Desenho de interface
Interface Control drawing for 2420-001-141180
Manual de operação
Operating Manual for 2400-series CCM unions
Guia de serviço
Service Guide for 2400-series unions
