Union, CCM duoflow, fits 71 mm bore, G 1"

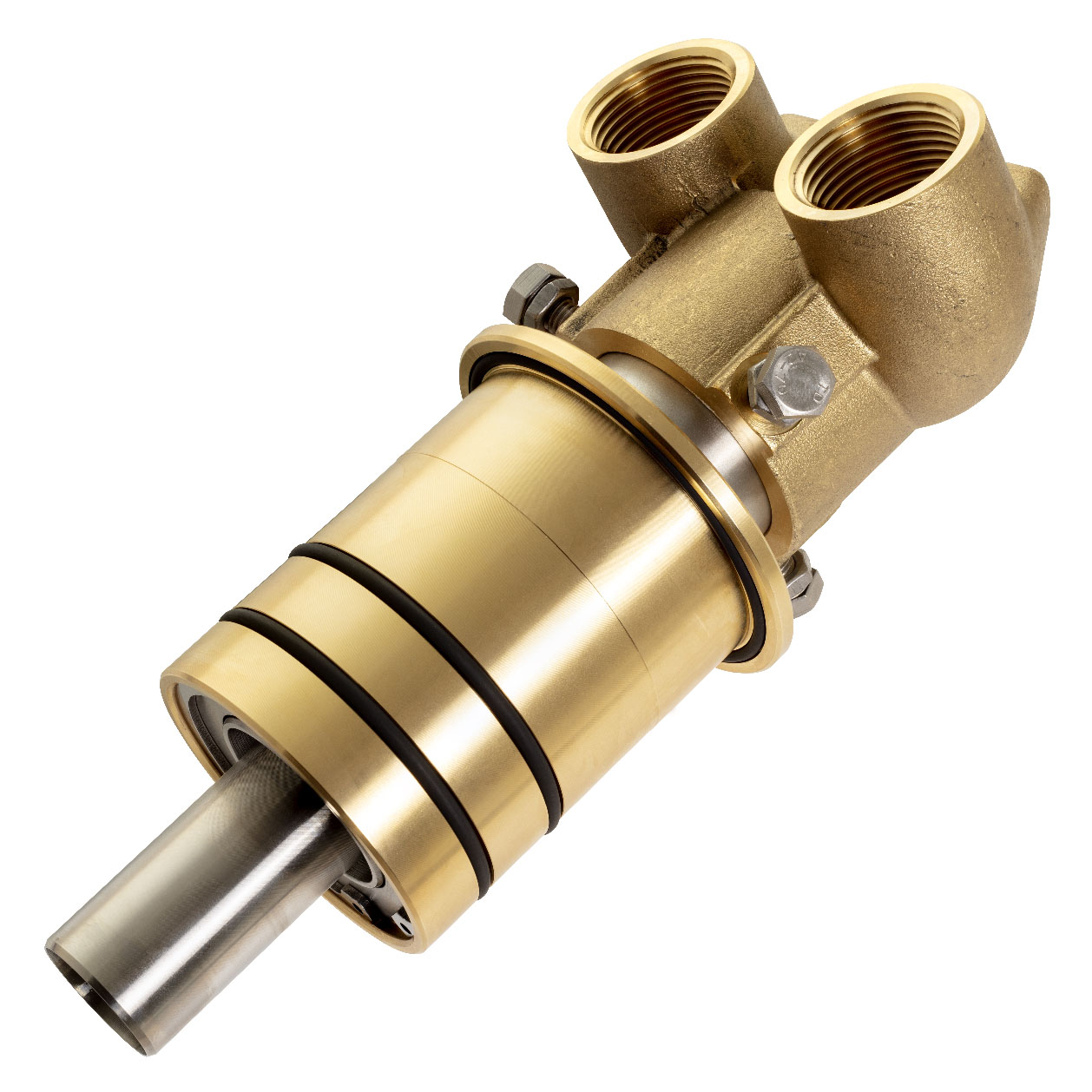

Product photo

2440-001-306254

  • Projeto de fluxo único e fluxo duplo
  • Montado dentro do eixo
  • União rotativa auto suportada
  • Carcaça flangeada ou montada com disco de retenção
  • Selos mecânicos balanceados
  • Combinação de selo: Carbeto de silício / Carbeto de silício
  • Carcaça e cotovelo em liga de bronze
  • Rotor e tubulação em aço INOX
  • Mancal engenheirado
  • Fluxo de fluido completo
  • Facilmente reparável em campo

Dimensões

A
85,8 mm
B
G 1"-11
C
70,8 mm
D1
185 mm
E
155 mm
F
135 mm
G
25 mm
I
70,8 mm
J
68 mm
K
O
S3
Fixed
X
10,8 mm

Condições de Funcionamento

Consult Deublin if operating pressure and speed both are close to maximum rating
Fluido
Água
Conexão de rotor
85.8 mm
Conexão de mangueira
G 1"-11
Água Max. Caudal
110 l/min
Água Max. Pressão
10 bar
Água Max. Temperatura
121 °C

Documentos e Recursos

Guia de instalação
Installation Guide for 2400-series CCM unions
Desenho de interface
Interface Control drawing for 2440-001-306254
Manual de operação
Operating Manual for 2400-series CCM unions
Guia de serviço
Service Guide for 2400-series unions
