Union, Stainless Steel, G 3/4" RH, G 1/2"

254-020-110

  • Projeto de fluxo único e fluxo duplo
  • União rotativa auto suportada
  • Conexão radial na carcaça. Conexão axial disponível.
  • Peças em contato com o fluido fabricadas em aço INOX
  • Disponível para aplicações em indústrias alimentícias, químicas e farmacêuticas
  • Fluxo de fluido completo

Dimensões

A
G 3/4"-14 RH
B
G 1/2"-14
C
73,03 mm
D1
137,7 mm
E
37 mm
F
19 mm
G
17,5 mm
J
96 mm
K
G 1/2"-14
P
M10x1

Condições de Funcionamento

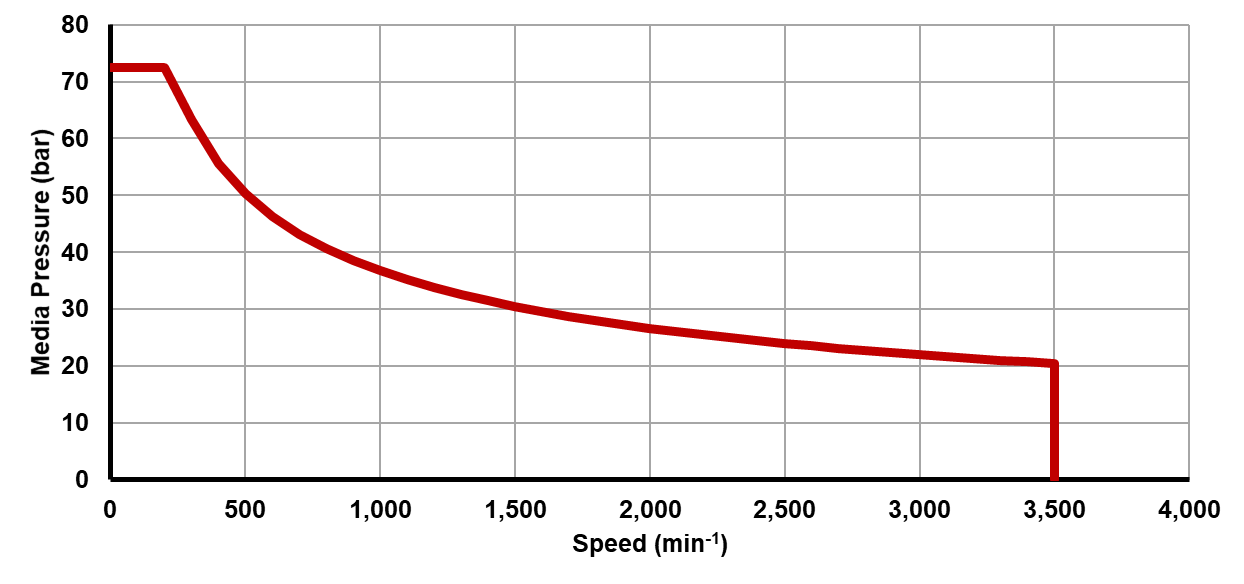

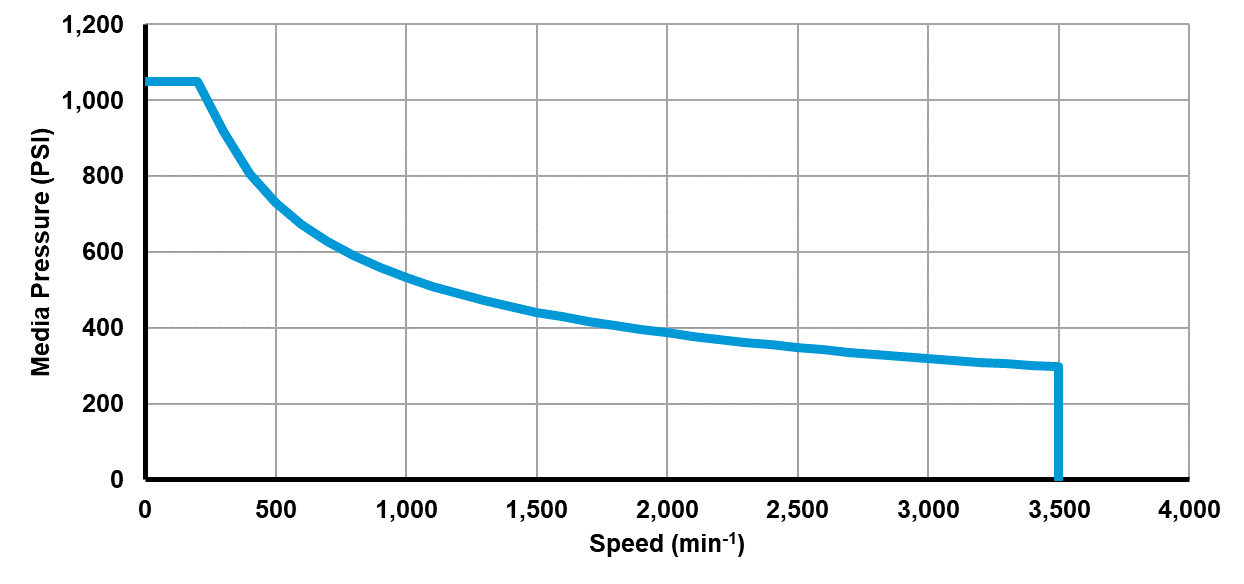

Recommended operating limits for pressure and speed
Fluido
Água
Conexão de rotor
G 3/4"-14 RH
Conexão de mangueira
G 1/2"-14
Água Max. Caudal
52,8 l/min
Água Max. Pressão
69 bar
Água Max. Temperatura
93 °C
