SUPERSEDED by 257-2007-285

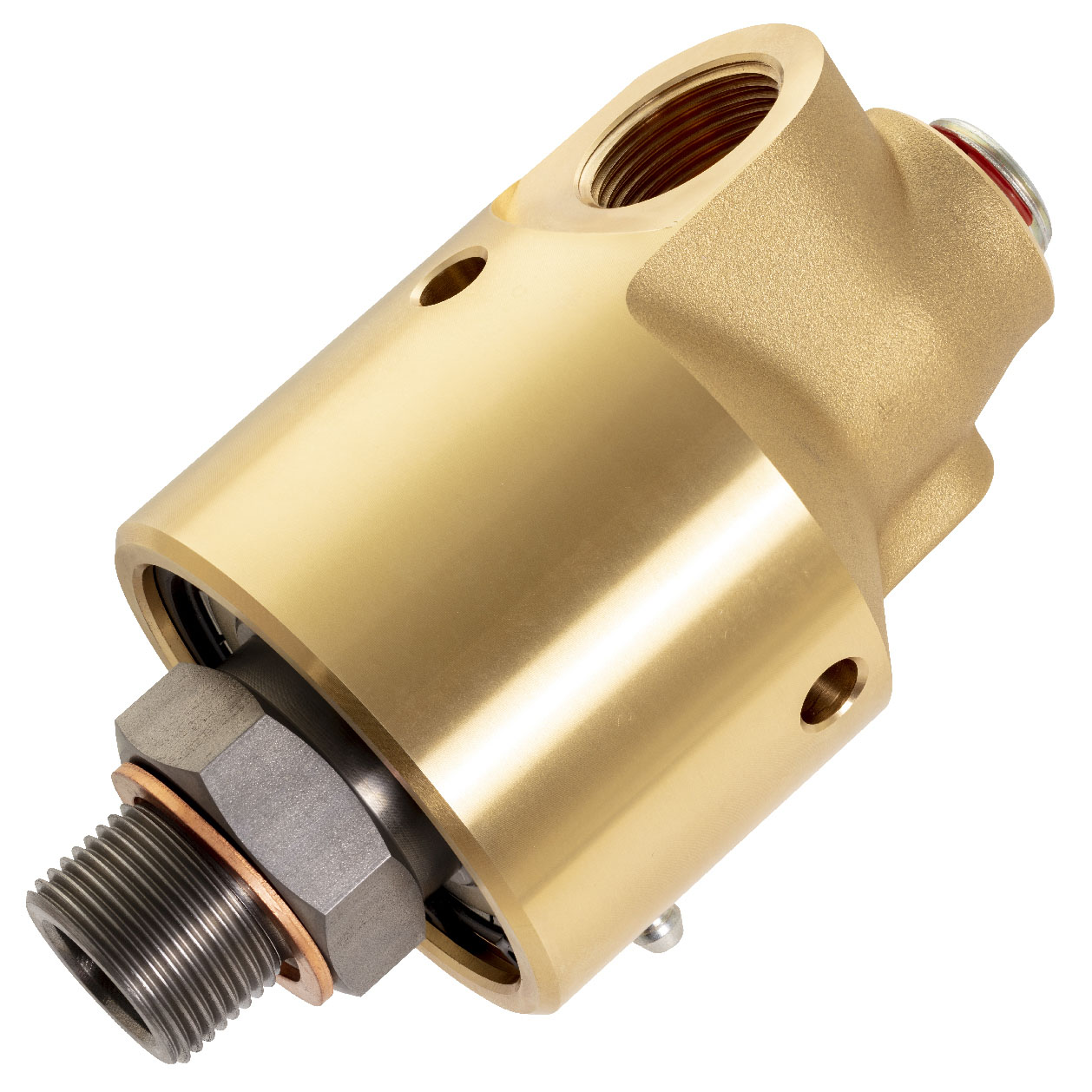

255-695-285
- Operação em fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados, e projeto de baixo torque
- Combinação de selo: Grafite / Bronze para água; Grafite / Cerâmica para óleo térmico quente, água quente e vapor saturado; Carbeto de tungstênio / Cerâmica para condições severas como água de má qualidade
Dimensões
A
G 3/4"-14 LHG 3/4"-14 LH
B
G 3/4"-14G 3/4"-14
C
73,03 mm2,875 "
D1
136 mm5,354 "
E
34 mm1,339 "
F
19 mm0,748 "
G
17,5 mm0,689 "
H
36 mm1,417 "
J
95 mm3,74 "
K
1/2"-14 NPT1/2"-14 NPT
P
Non-ThreadedNon-Threaded
Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
G 3/4"-14 LH G 3/4"-14 LH
Conexão de mangueira
G 3/4"-14 G 3/4"-14
Água Max. Caudal
52,8 l/min13,9 GPM
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
160 °C320 °F
