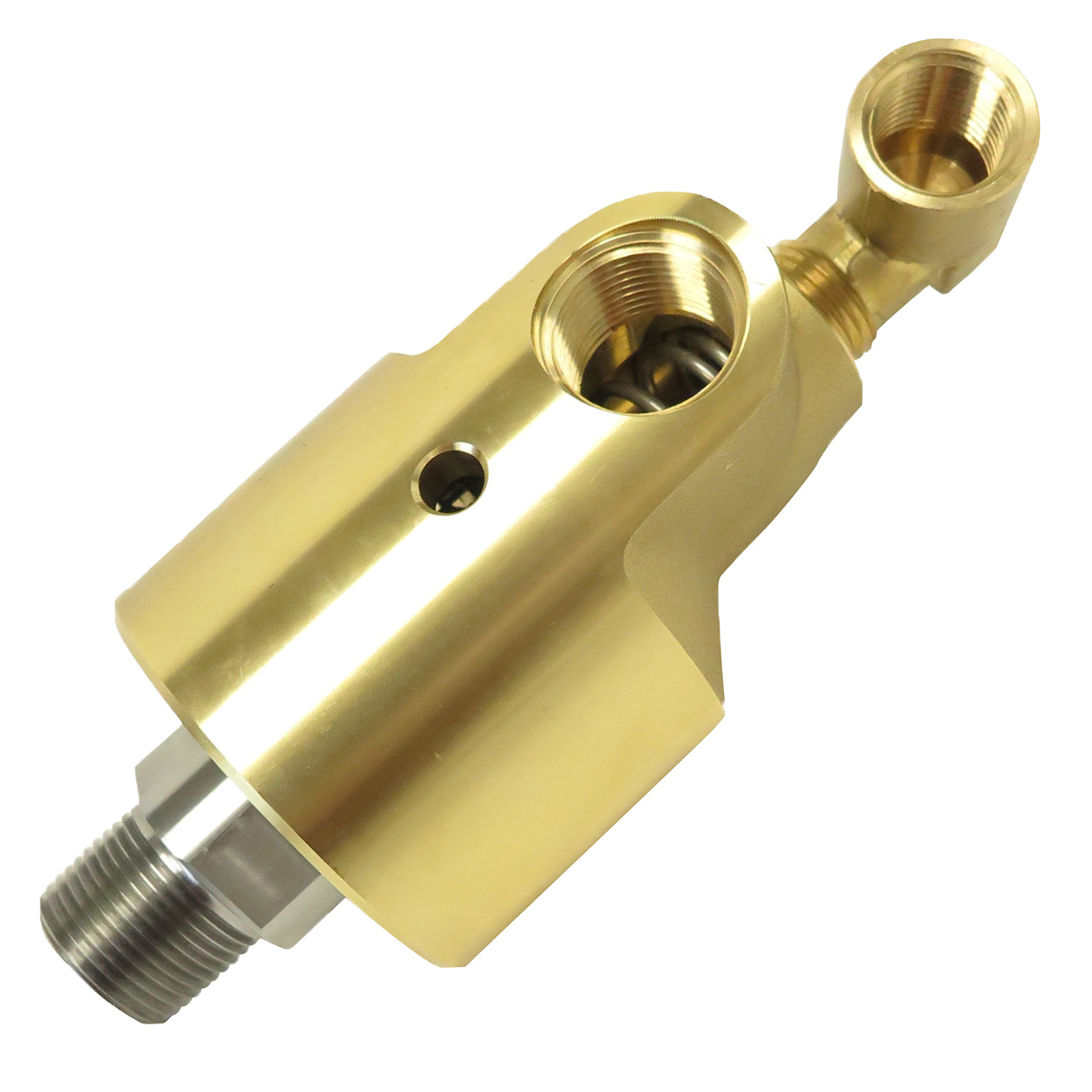

Union, Duoflow, 3/4" NPT RH, 3/4" NPT
257-000-020075
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Face rotativa chavetada
- Fácil e rápida substituição dos componentes de vedação
- Rolamentos de esfera lubrificados para a vida
- Selo de combinação para vida útil extendida (ELS) para água de baixa qualidade
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados
Dimensões
A
3/4"-14 NPT RH3/4"-14 NPT RH
B
3/4"-14 NPT3/4"-14 NPT
C
73,03 mm2,875 "
D1
140 mm5,512 "
D2
171 mm6,732 "
E
37 mm1,457 "
F
22 mm0,866 "
G
17 mm0,669 "
H
31,8 mm1,252 "
J
104 mm4,094 "
K
1/2"-14 NPT1/2"-14 NPT
M
26 mm1,024 "
N
45 mm1,772 "
O
NPT 1/2"-14 RHNPT 1/2"-14 RH
P
Non-ThreadedNon-Threaded
R
151 mm5,945 "
S
26 mm1,024 "
S2
12,6 mm0,496 "
S3
BrazedBrazed
Condições de Funcionamento
Fluido
Óleo quente, Vapor, ÁguaÓleo quente, Vapor, Água
Conexão de rotor
3/4"-14 NPT RH 3/4"-14 NPT RH
Conexão de mangueira
3/4"-14 NPT 3/4"-14 NPT
Óleo quente Max. Caudal
52,8 l/min13,9 GPM
Óleo quente Max. Pressão
6,9 bar100 psi
Óleo quente Max. Temperatura
121 °C250 °F
Vapor Max. Caudal
219,9 l/min58,1 GPM
Vapor Max. Pressão
1 bar15 psi
Vapor Max. Temperatura
121 °C250 °F
Água Max. Caudal
52,8 l/min13,9 GPM
Água Max. Pressão
51,7 bar750 psi
Água Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 257-000-020075
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions 57-series unions
