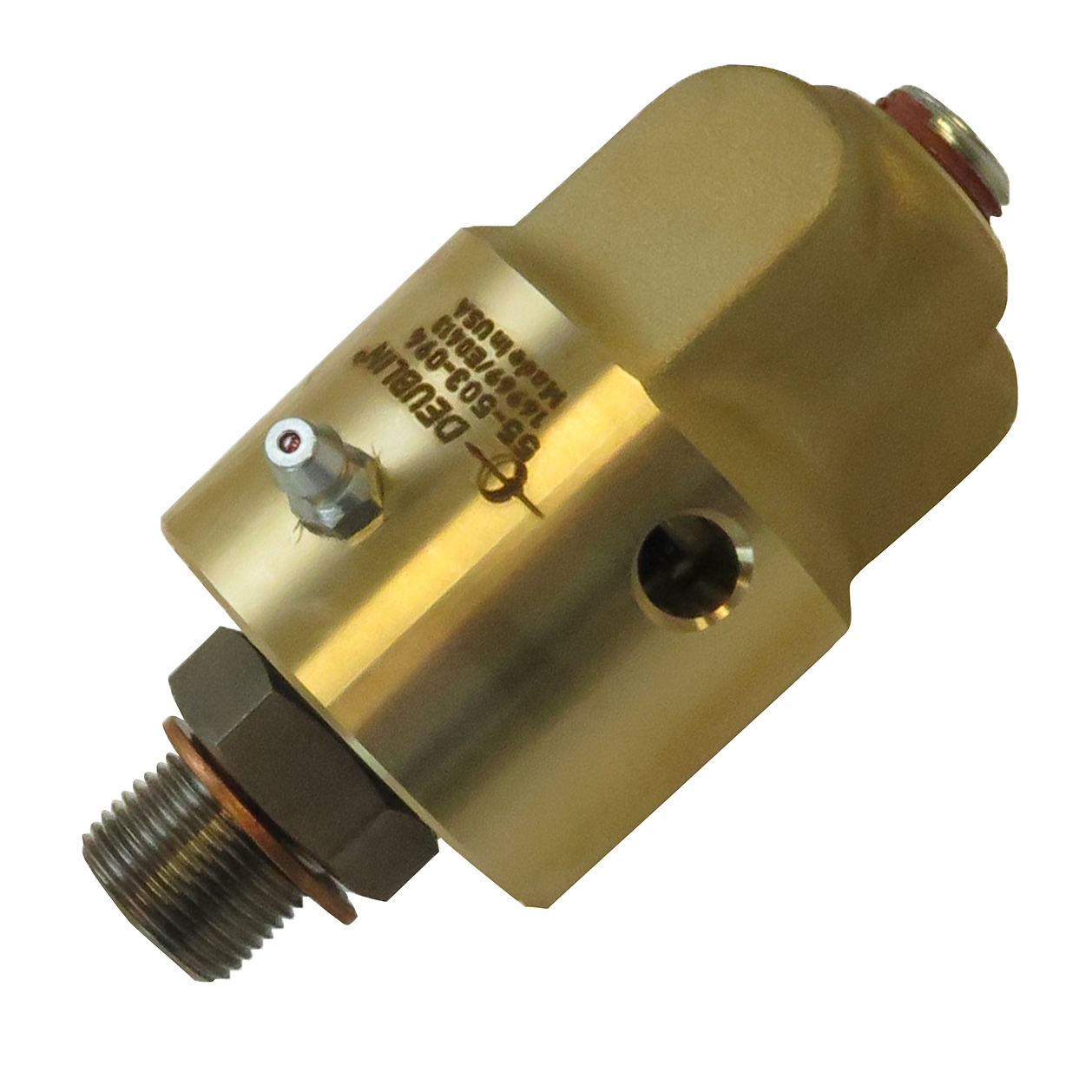

55-503-094

  • Operação em fluxo único e fluxo duplo
  • União rotativa auto suportada
  • Conexão radial na carcaça
  • Selos mecânicos balanceados
  • 3 orifícios de respiro
  • Carcaça de liga de bronze forjado e rotor em INOX
  • Opções especiais incluem respiros roscados, e projeto de baixo torque
  • Combinação de selo: Grafite / Bronze para água; Grafite / Cerâmica para óleo térmico quente, água quente e vapor saturado; Carbeto de tungstênio / Cerâmica para condições severas como água de má qualidade

Dimensões

Selected dimensions for this product
A
G 3/8"-19 RH
B
3/8"-18 NPT
C
44,45 mm
D1
100 mm
E
26 mm
F
16 mm
G
9,5 mm
H
22 mm
J
64 mm
K
1/4"-18 NPT
P
Non-Threaded

Condições de Funcionamento

Recommended operating limits for pressure and speed
Fluido
Óleo quente, Vapor, Água
Conexão de rotor
G 3/8"-19 RH
Conexão de mangueira
3/8"-18 NPT
Óleo quente Max. Caudal
252,8 l/min
Óleo quente Max. Pressão
6,9 bar
Óleo quente Max. Temperatura
93 °C
Vapor Max. Caudal
1.053,5 l/min
Vapor Max. Pressão
1 bar
Vapor Max. Temperatura
93 °C
Água Max. Caudal
252,8 l/min
Água Max. Pressão
51,7 bar
Água Max. Temperatura
93 °C
