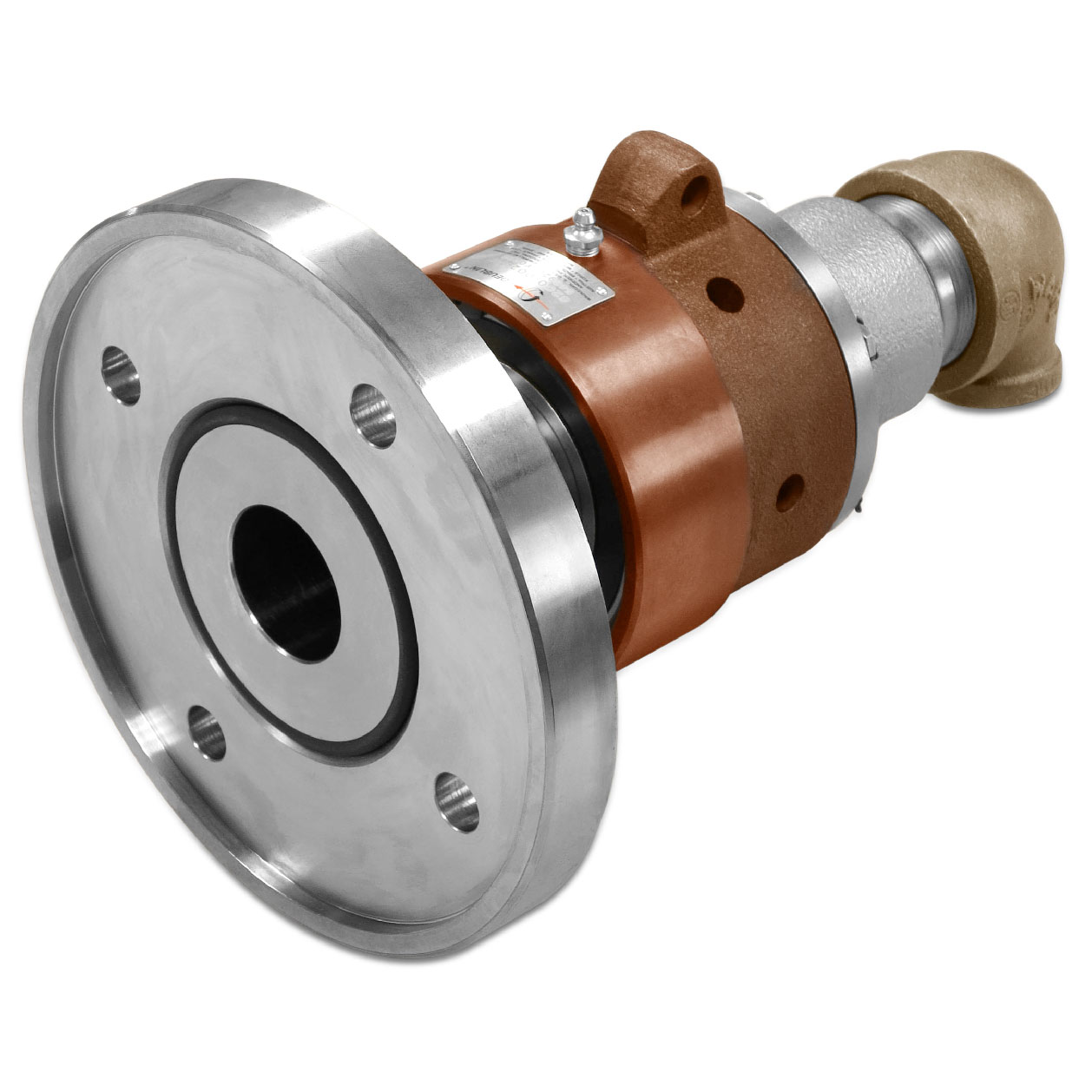

Union, 9" flange, 8.32" pilot, 1" NPT
6200-002-115
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Vedação flutuante com estojo de aço
- Fácil e rápida substituição dos componentes de vedação
- Fluxo de fluido completo
- Janelas de respiro / dreno
- Carcaça de ferro fundido
- Rotor em aço flangeado / roscado
- Combinação de selo: Padrão Grafite / Carbeto de tungstênio, Carbeto de silício / Carbeto de tungstênio para condições severas como água de má qualidade
Dimensões
A
228,6 mm9 "
B
1"-11.5 NPT1"-11.5 NPT
C
133 mm5,236 "
D1
284,1 mm11,185 "
D2
333 mm13,11 "
E
82,5 mm3,248 "
F
6,4 mm0,252 "
G
47,6 mm1,874 "
I
211,25 mm8,317 "
J
217,5 mm8,563 "
K
2"-11.5 NPT2"-11.5 NPT
M
50,9 mm2,004 "
N
86 mm3,386 "
O
NPT 1"-11.5 RHNPT 1"-11.5 RH
P
Non-ThreadedNon-Threaded
R
287,5 mm11,319 "
S
48 mm1,89 "
S2
33 mm1,299 "
S3
RotatingRotating
X
6,4 mm0,252 "
Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
228.6 mm9 "
Conexão de mangueira
1"-11.5 NPT 1"-11.5 NPT
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
121 °C250 °F
