Pressure Joint, 1" Quick-Connect Mono-flow
9100-014-213
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Selo esférico em grafite
- Indicador de desgaste do selo permite manutenção preventiva
- Dois olhais de retenção de rotação na carcaça
- Carcaça em ferro fundido niquelado
- Rotor em aço oxidado para serviço em vapor

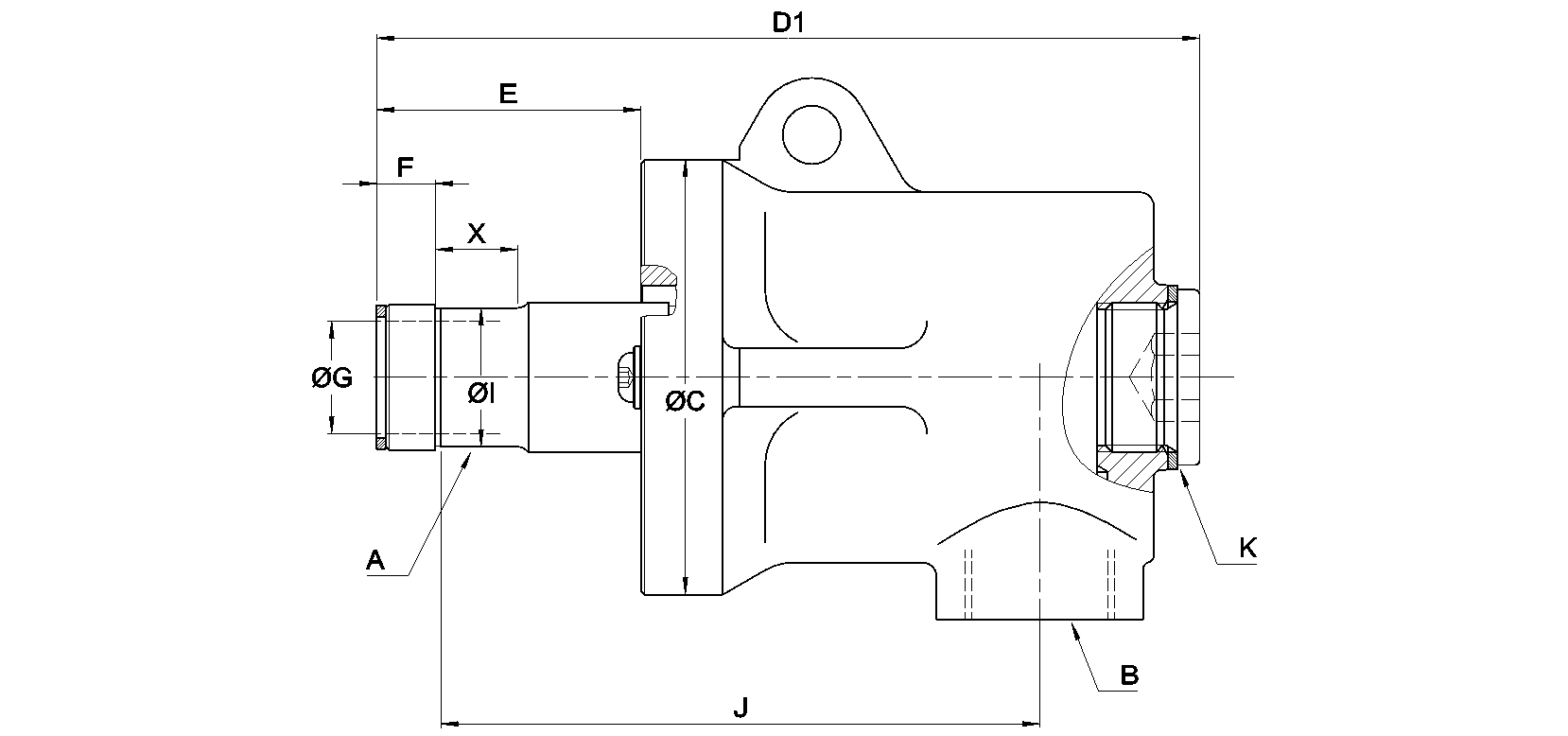

Dimensões
A
Quick ConnectQuick Connect
B
G 1"-11G 1"-11
C
96,8 mm3,811 "
D1
181 mm7,126 "
E
57 mm2,244 "
F
13,1 mm0,516 "
G
25 mm0,984 "
I
32,36 mm1,274 "
J
148 mm5,827 "
K
1"-11.5 NPT1"-11.5 NPT
X
11,1 mm0,437 "
Condições de Funcionamento
Fluido
Óleo quente, VaporÓleo quente, Vapor
Conexão de rotor
Quick Connect Quick Connect
Conexão de mangueira
G 1"-11 G 1"-11
Óleo quente Max. Pressão
6,9 bar100 psi
Óleo quente Max. Temperatura
232 °C450 °F
Vapor Max. Pressão
10 bar150 psi
Vapor Max. Temperatura
185 °C365 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 9000-series unions
Desenho de interface
Interface Control drawing for 9100-014-213
Manual de operação
Operating Manual for 9000-series unions.pdf
Guia de serviço
Service Guide for unions beginning with 9075 to 9150
