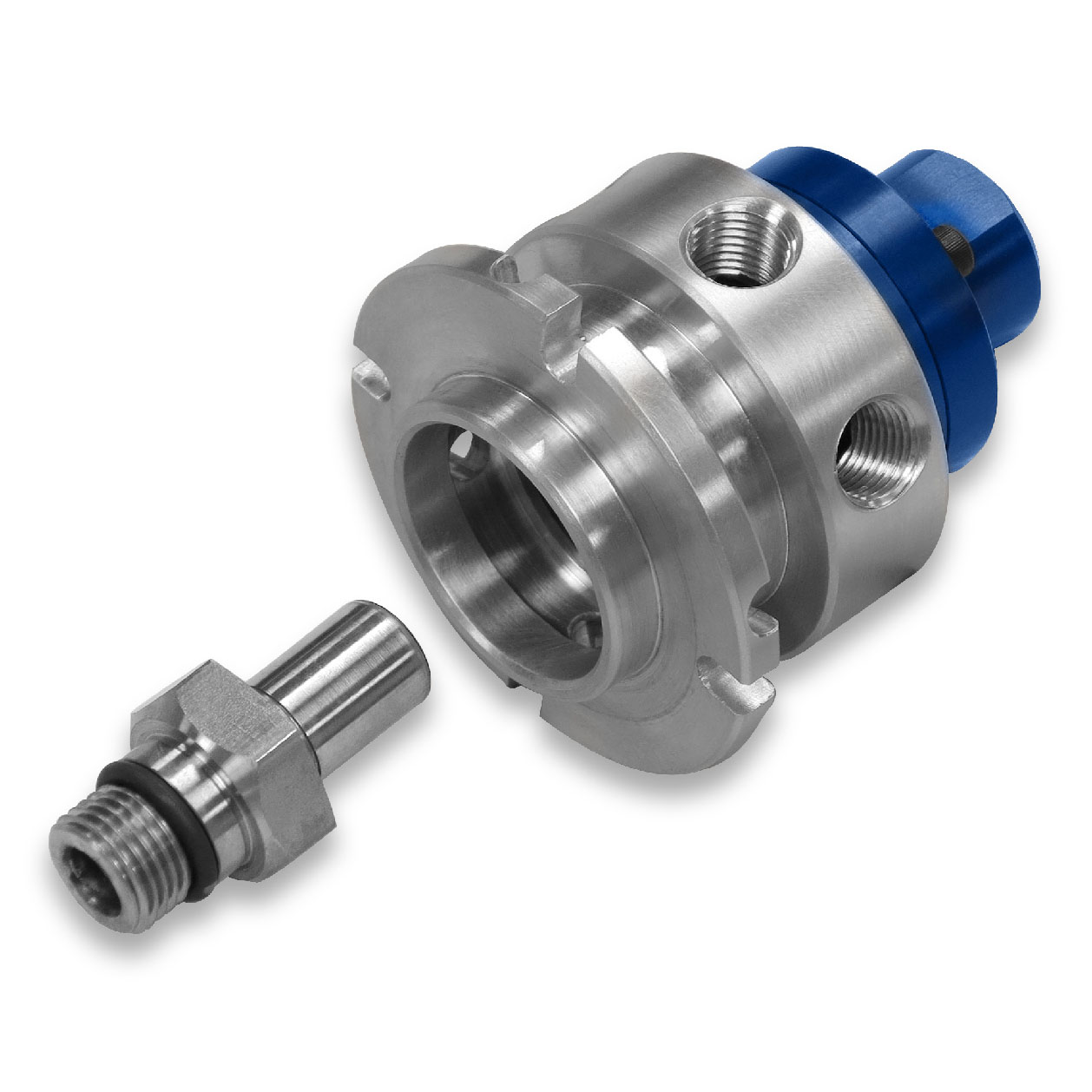

Union, Pop-Off Bearingless, M16x1.5 LH, 18 mm pilot
9210-002-104
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão
Dimensões
A
M16x1.5 LHM16x1.5 LH
B
3/8"-19 PT3/8"-19 PT
C
59 mm2,323 "
D1
88 mm3,465 "
E
9,3 mm0,366 "
F
16,3 mm0,642 "
G
8,7 mm0,343 "
H
24 mm0,945 "
I
17,993 mm0,708 "
K
1/4"-19 PT1/4"-19 PT
O
0
P
Non-ThreadedNon-Threaded
X
4,7 mm0,185 "
Condições de Funcionamento
Fluido
Ar, Fluido refrigerante de usinagemAr, Fluido refrigerante de usinagem
Conexão de rotor
M16x1.5 LH M16x1.5 LH
Conexão de mangueira
3/8"-19 PT 3/8"-19 PT
Ar Max. Caudal
2550 l/min90,1 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
121 °C250 °F
Fluido refrigerante de usinagem Max. Caudal
82 l/min21,7 GPM
Fluido refrigerante de usinagem Max. Pressão
70 bar1015 psi
Fluido refrigerante de usinagem Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 9210-002-104 union
Desenho de interface
Interface Control drawing for 9210-002-104
