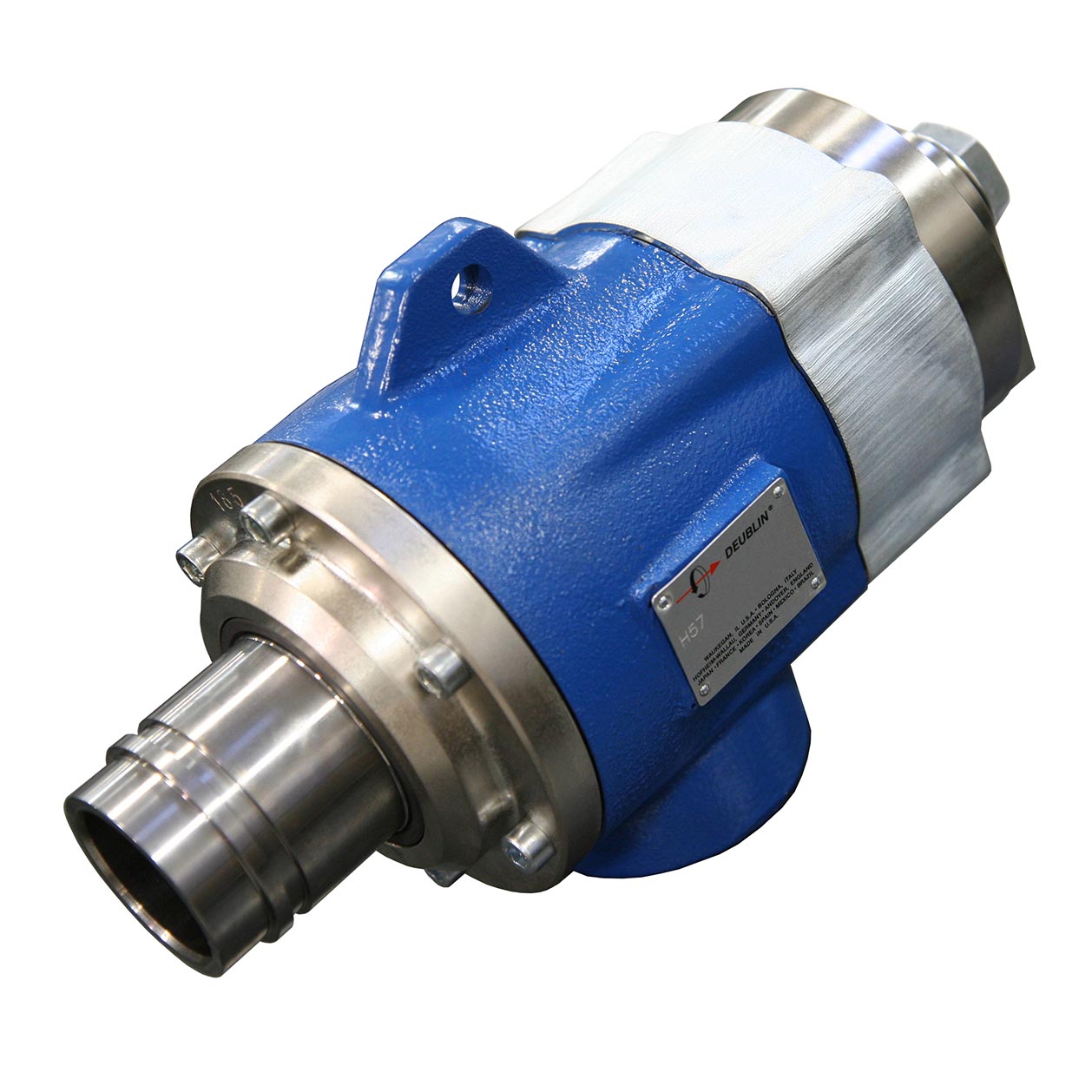

Pressure Joint, G 2" RH, 2" NPT
H57-149-220781
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Face de vedação convexa mais adequada para lidar com choques mecânicos e térmicos
- Dois mancais de grafite amplamente espaçados
- Tampa final opcionalmente disponível com visor para inspeção visual da remoção de condensado
- Indicador de desgaste do selo permite manutenção preventiva
- Disponível com rotor flangeado ou roscado
- Carcaça de ferro fundido
- Rotor em aço INOX
- Para aplicações em vapor ou óleo térmico em papel, plástico, indústrias têxteis e máquinas de papel de engrenagens expostas

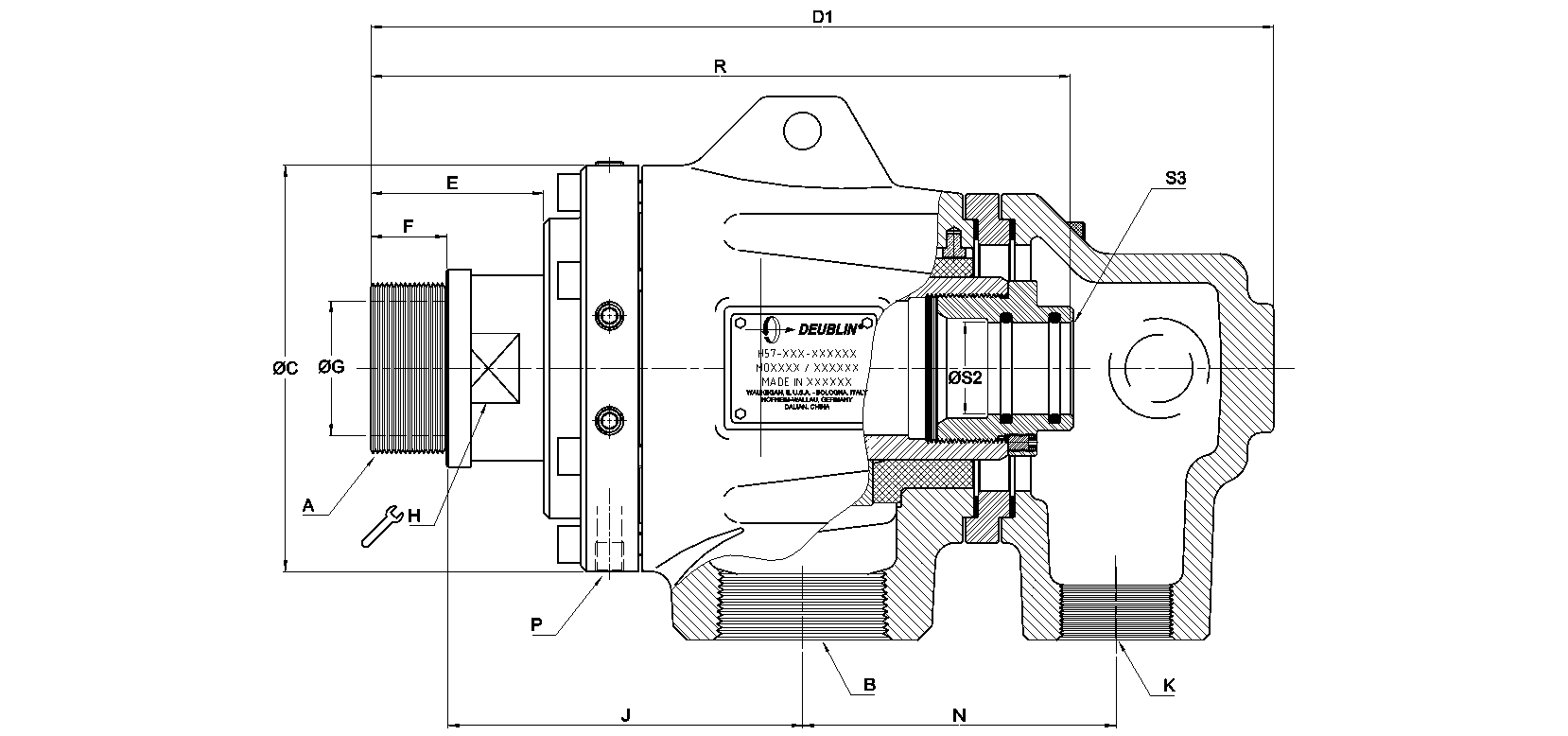

Dimensões
A
G 2"-11 RHG 2"-11 RH
B
2"-11.5 NPT2"-11.5 NPT
C
190 mm7,48 "
D1
316 mm12,441 "
E
60 mm2,362 "
F
27 mm1,063 "
G
47 mm1,85 "
H
60 mm2,362 "
J
151 mm5,945 "
K
G 1-1/4"-11G 1-1/4"-11
P
PT 1/4"-19PT 1/4"-19
R
245 mm9,646 "
S2
32,11 mm1,264 "
S3
RotatingRotating
Condições de Funcionamento
Fluido
Óleo quente, VaporÓleo quente, Vapor
Conexão de rotor
G 2"-11 RH G 2"-11 RH
Conexão de mangueira
2"-11.5 NPT 2"-11.5 NPT
Óleo quente Max. Pressão
7 bar100 psi
Óleo quente Max. Temperatura
232 °C450 °F
Vapor Max. Pressão
10 bar150 psi
Vapor Max. Temperatura
185 °C365 °F
Documentos e Recursos
Guia de instalação
Installation Guide for H57, H67, & H87 series
Desenho de interface
Interface Control drawing for H57-149-220781
