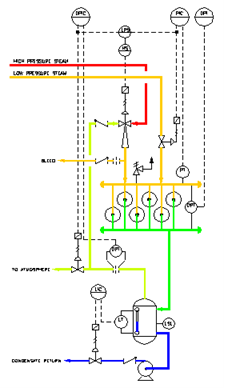

Control de soplado
Para un secado eficaz del papel en la sección de secado, el condensado debe eliminarse de los secadores al mismo ritmo de formación de condensado. Un reto fundamental en los sistemas de drenaje de secadores es establecer la variable independiente "correcta" a controlar para un drenaje eficiente del secador y la capacidad de responder a condiciones cambiantes. El control de purga Deublin resuelve este problema controlando una variable de consigna que establece la relación entre purga y condensado en un valor optimizado y diseñado. La cantidad de presión diferencial a través de los colectores de vapor y condensado (DP) se ajustará automática y continuamente a medida que se ajusten las condiciones de funcionamiento. A medida que aumenta la presión del secador, la DP aumentará automáticamente; a medida que disminuye la presión del secador, o en una rotura de hoja, la DP disminuirá. Sin embargo, la relación entre soplado y condensado seguirá siendo la misma. Con cargas de condensación altas, o aumentos de presión, los secadores no se inundarán. En una rotura de chapa, el sistema no venteará ni desperdiciará el exceso de purga. El sistema de control de purga Deublin consigue esto sin lógica especial ni software secundario. La variable controlada para el bucle de control de drenaje se cambia simplemente de la tradicional DP de cabecera a cabecera, a controlar la medición de la purga. Deublin consigue esto utilizando la Simulación de Proceso Deublin, en la que el diseño eficiente y el dimensionamiento de todos los equipos y tuberías se analizan y optimizan para cada sección del secador. La prueba del rendimiento está en los cientos de instalaciones realizadas en todo el mundo, con mejoras espectaculares e inmediatas en el rendimiento del drenaje del secador.
Conceptos básicos
El control de purga se lleva a cabo manteniendo una caída de presión fija a través de una placa de orificio situada en el flujo de vapor de purga. Este control mantiene automáticamente una relación constante entre el caudal de purga y la tasa de condensación.
El caudal de purga permanece fijo para cualquier presión de funcionamiento establecida y la presión diferencial (D/P) entre colectores «flota» para satisfacer los requisitos de drenaje. Se utiliza una D/P más baja durante las paradas o en condiciones de tasa de condensación baja. Se utiliza una D/P más alta para condiciones transitorias o de tasa de condensación elevada.
Protección contra picos de presión
El control de purga aumenta automáticamente la D/P entre colectores para mantener o aumentar la evacuación de condensado durante condiciones transitorias. Se producen picos cada vez que aumentan las presiones del secador. Esto se debe a que la carcasa del secador absorbe energía adicional para alcanzar su nueva temperatura de equilibrio.
Ventajas clave del control «Blow-Thru» de Deublin
- Funcionamiento automático con nuestro sistema original de control «Blow-Thru»
- Nuestro exclusivo control Blow-Thru ajusta de forma automática y continua la presión diferencial entre las secciones del secador, en todas las condiciones de funcionamiento y sin necesidad de intervención por parte del operador
- Gran capacidad de reducción de presión
- Cada sección de vapor puede funcionar a cualquier presión sin pérdida de vapor
- Amplio caudal de soplado en todos los secadores, lo que permite obtener el máximo rendimiento del sifón y la máxima capacidad de secado
- Rápida respuesta a los picos de condensado, así como mayor estabilidad en la humedad del carrete
- Un único punto de consigna fijo para todas las condiciones de funcionamiento, lo que te permite configurarlo y olvidarte de él
Para un secado eficaz del papel en la sección de secado, es necesario eliminar el condensado de los secadores al mismo ritmo que se forma. Un reto fundamental en los sistemas de drenaje de los secadores es establecer la variable independiente «adecuada» que permita controlar un drenaje eficaz y la capacidad de responder a condiciones cambiantes. El sistema Blow-Thru Control de Deublin resuelve este problema regulando una variable de consigna que establece la relación entre el soplado y el condensado en un valor diseñado y optimizado. La presión diferencial (DP) entre los colectores de vapor y de condensado se ajustará de forma automática y continua a medida que cambien las condiciones de funcionamiento. A medida que aumenta la presión del secador, la DP aumentará automáticamente; a medida que disminuye la presión del secador, o en caso de rotura de la lámina, la DP descenderá. Sin embargo, la relación entre el soplado y el condensado se mantendrá constante. Ante cargas de condensación elevadas o aumentos de presión, los secadores no se inundarán. En caso de rotura de la lámina, el sistema no purgará ni desperdiciará el exceso de flujo de escape. El sistema de control de flujo de escape de Deublin logra esto sin necesidad de una lógica especial ni de software secundario. La variable controlada para el bucle de control de drenaje simplemente pasa de ser la DP tradicional de colector a colector a controlar la medición del flujo de escape. Deublin lo consigue mediante la simulación de procesos de Deublin, en la que se analizan y optimizan el diseño y el dimensionamiento eficientes de todos los equipos y tuberías para cada sección del secador. La prueba de su rendimiento reside en cientos de instalaciones en todo el mundo que han experimentado mejoras espectaculares e inmediatas en el rendimiento del drenaje de los secadores.
