Controle de sopro
Para uma secagem eficiente do papel na seção do secador, o condensado deve ser removido dos secadores na mesma taxa de formação de condensado. Um desafio fundamental nos sistemas de drenagem do secador é estabelecer a variável independente "certa" para controlar a drenagem eficiente do secador e a capacidade de responder às mudanças nas condições.
O Controle de Blow-Thru Deublin resolve esse problema controlando uma variável de ponto de ajuste que estabelece a proporção de blow-through para condensado em um valor projetado e otimizado. A quantidade de pressão diferencial entre os cabeçotes de vapor e condensado (DP) se ajustará automática e continuamente à medida que as condições operacionais forem ajustadas. À medida que a pressão do secador aumenta, a DP aumenta automaticamente; à medida que a pressão do secador diminui, ou em uma quebra de folha, a DP diminui.
Mas a proporção de sopro para condensado permanecerá a mesma.
Em altas cargas de condensação ou aumentos de pressão, os secadores não inundarão. Em uma ruptura de folha, o sistema não ventilará nem desperdiçará o excesso de blow-through. O sistema Deublin Blow-Thru Control consegue isso sem lógica especial ou software secundário. A variável controlada para o loop de controle de drenagem é simplesmente alterada do DP tradicional de cabeçote a cabeçote para o controle da medição do blow-through.
A Deublin consegue isso usando o Deublin Process Simulation, no qual o projeto e o dimensionamento eficientes de todos os equipamentos e tubulações são analisados e otimizados para cada seção do secador. A prova de desempenho está em centenas de instalações em todo o mundo com melhorias dramáticas e imediatas no desempenho da drenagem do secador.
Noções básicas

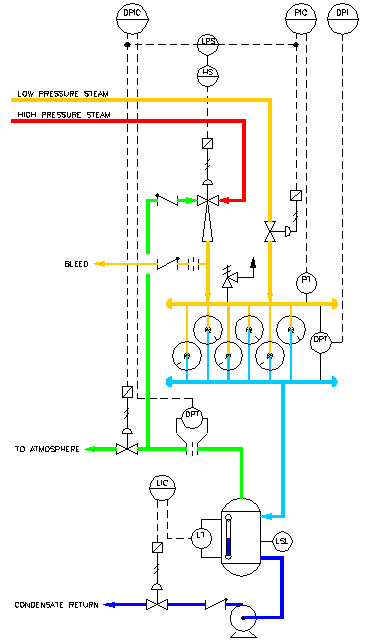

O controle de sopro é realizado mantendo-se uma queda de pressão fixa em uma placa orificiada localizada no fluxo de vapor de sopro. Esse controle mantém automaticamente uma relação constante entre o fluxo de sopro e a taxa de condensação
O fluxo de purga permanece fixo para qualquer pressão operacional definida, e a pressão diferencial (D/P) entre coletores “flutua” para atender aos requisitos de drenagem. Uma D/P mais baixa é utilizada durante intervalos ou em condições de baixa taxa de condensação. Uma D/P mais alta é utilizada para condições transitórias ou de alta taxa de condensação.
Proteção contra picos de pressão
O controle de vazão de escape aumenta automaticamente a D/P de coletor a coletor para manter ou aumentar a evacuação do condensado durante condições transitórias. Picos ocorrem sempre que as pressões do secador são aumentadas. Isso é causado pela energia adicional absorvida pelo invólucro do secador para levá-lo à sua nova temperatura de equilíbrio.
Principais vantagens do controle Blow-Thru da Deublin
- Opere no modo automático com nosso Controle Blow-Thru original
- Nosso exclusivo Controle Blow-Thru ajusta de forma automática e contínua a pressão diferencial entre as seções do secador, para todas as condições operacionais, sem qualquer intervenção do operador
- Capacidade extrema de redução de pressão
- Cada seção de vapor pode operar a qualquer pressão, sem perda de vapor
- Vazão generosa de sopro em todo o secador, permitindo que você obtenha o máximo desempenho do sifão e capacidade de secagem
- Resposta rápida a picos de condensado, além de maior estabilidade na umidade do rolo
- Um único ponto de ajuste fixo para todas as suas condições de operação, permitindo que você configure uma vez e não precise mais se preocupar
Para uma secagem eficiente do papel na seção de secagem, o condensado deve ser removido dos secadores na mesma taxa em que é formado. Um desafio fundamental nos sistemas de drenagem dos secadores é estabelecer a “correta” variável independente para controlar a drenagem eficiente dos secadores e a capacidade de responder a condições variáveis. O Controle Blow-Thru da Deublin resolve esse problema controlando uma variável de ponto de ajuste que estabelece a relação entre o sopro de ar e o condensado em um valor projetado e otimizado. A pressão diferencial (DP) entre os coletores de vapor e de condensado será ajustada de forma automática e contínua à medida que as condições operacionais forem alteradas. À medida que a pressão do secador aumenta, a DP aumentará automaticamente; à medida que a pressão do secador diminui, ou em caso de ruptura da chapa, a DP diminuirá. Mas a relação entre o fluxo de escape e o condensado permanecerá a mesma. Em altas cargas de condensação ou aumentos de pressão, os secadores não serão inundados. Em caso de quebra de chapa, o sistema não ventilará nem desperdiçará o excesso de vazão de escape. O sistema de Controle de Vazão de Escape da Deublin consegue isso sem lógica especial ou software secundário. A variável controlada para o circuito de controle de drenagem é simplesmente alterada da tradicional DP entre coletores para o controle com base na medição da vazão de escape. A Deublin consegue isso utilizando a Simulação de Processo da Deublin, na qual o projeto e o dimensionamento eficientes de todos os equipamentos e tubulações são analisados e otimizados para cada seção do secador. A comprovação do desempenho está em centenas de instalações em todo o mundo, com melhorias drásticas e imediatas no desempenho da drenagem dos secadores.
