Union, Female Hex, 14 mm pilot, 3/8" PT

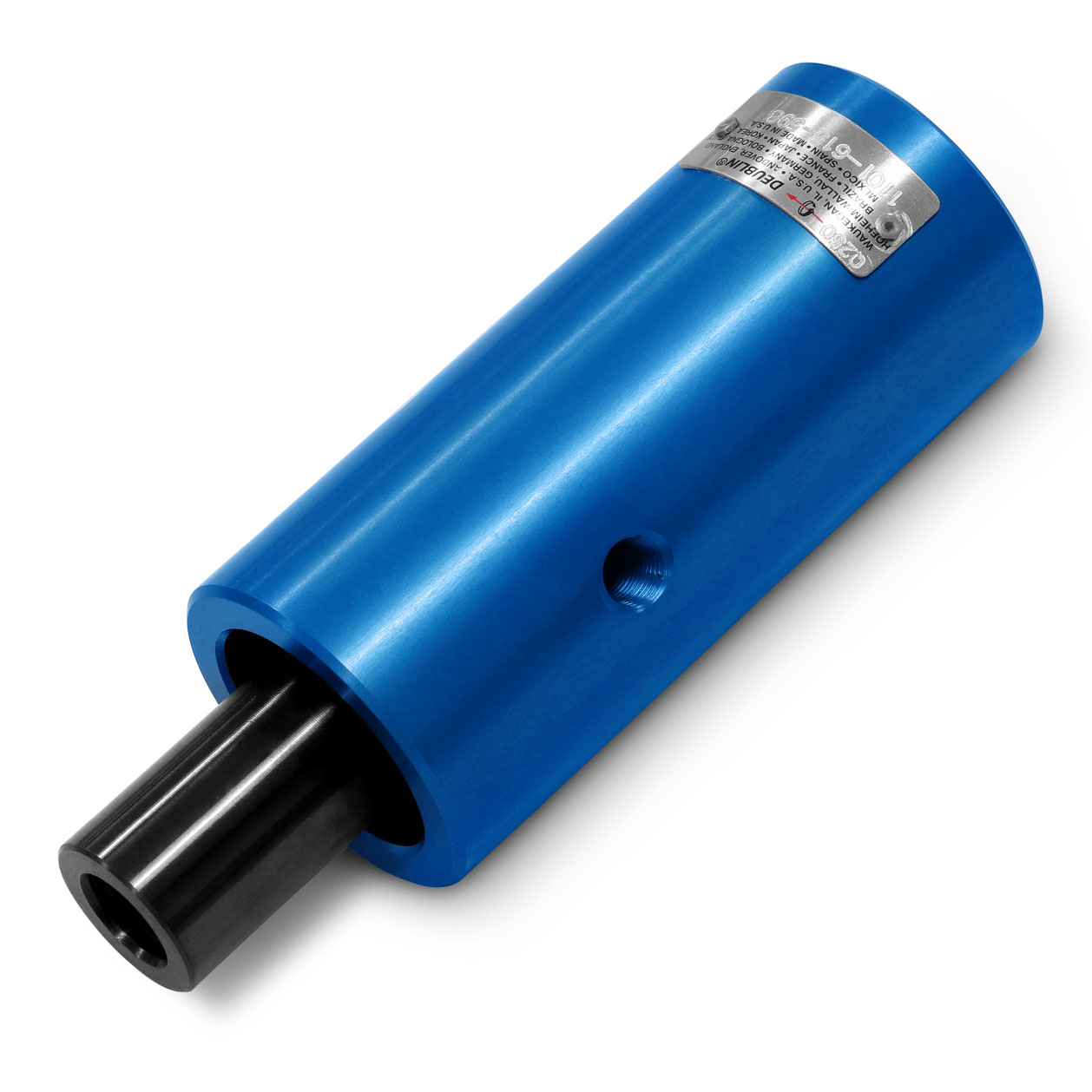

Product photo

1101-615-598

  • 절삭유 또는 MQL을 위한 단식 유로
  • 트랜스퍼 공정 및 유사 용도를 위한 접촉씰
  • 최대 유량 디자인은 금속 파티클이 쌓이지 않음
  • 쉬운 설치를 위한 베어링 지지 나사타입 로터
  • 부드러운 동작을 위한 깊은 홈 볼 베어링
  • 볼 베어링을 보호하기위한 라비린스 구조 및 충분한 벤트홀
  • 실리콘카바이드재질의 발란싱된 메카니칼씰은 까다로운 사용환경에서도 긴수명을 제공.
  • 부식에 강한 아노다이징 처리된 알루미늄 부품

치수

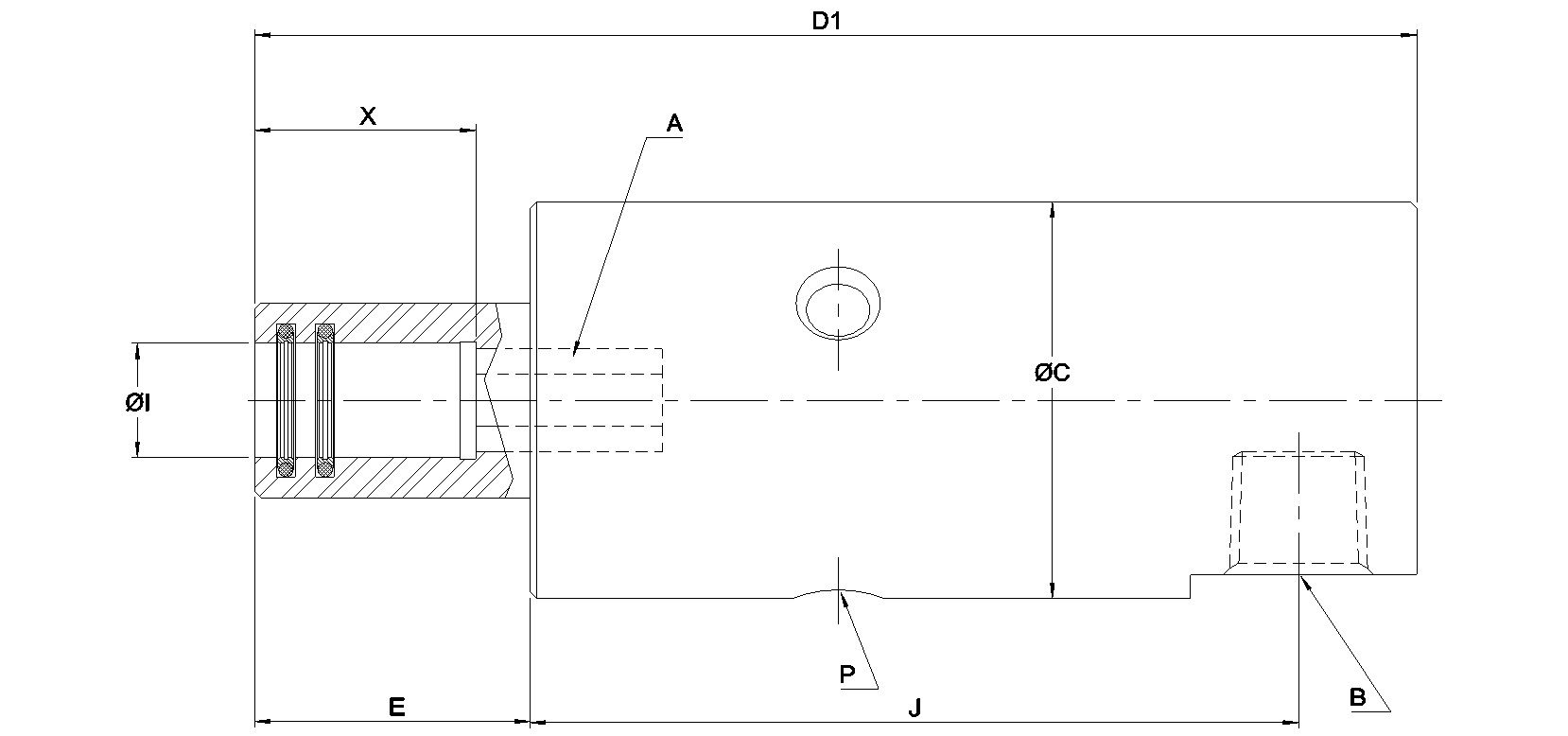

Selected dimensions for this product
A
Female Hex
B
3/8"-19 PT
C
48.975 mm
D1
143.5 mm
E
34 mm
I
14.12 mm
J
95 mm
P
PT 1/8"-28
X
27 mm

작동 사양

Recommended operating limits for pressure and speed
유체
절삭유
로터 연결
Female Hex
공급 연결
3/8"-19 PT
절삭유 최대유량
20.1 l/min
절삭유 최고사용압력
103.4 bar
절삭유 최고사용온도
71 °C

문서 및 리소스

설치 가이드
Installation Guide for Bore-Mounted unions
인터페이스 도면
Interface Control drawing for 1101-615-598
사용 설명서
Operating Manual for "Closed Seal" unions for machine tools
