Union, Low-Speed, 1" UNS RH, 7/8" UNF

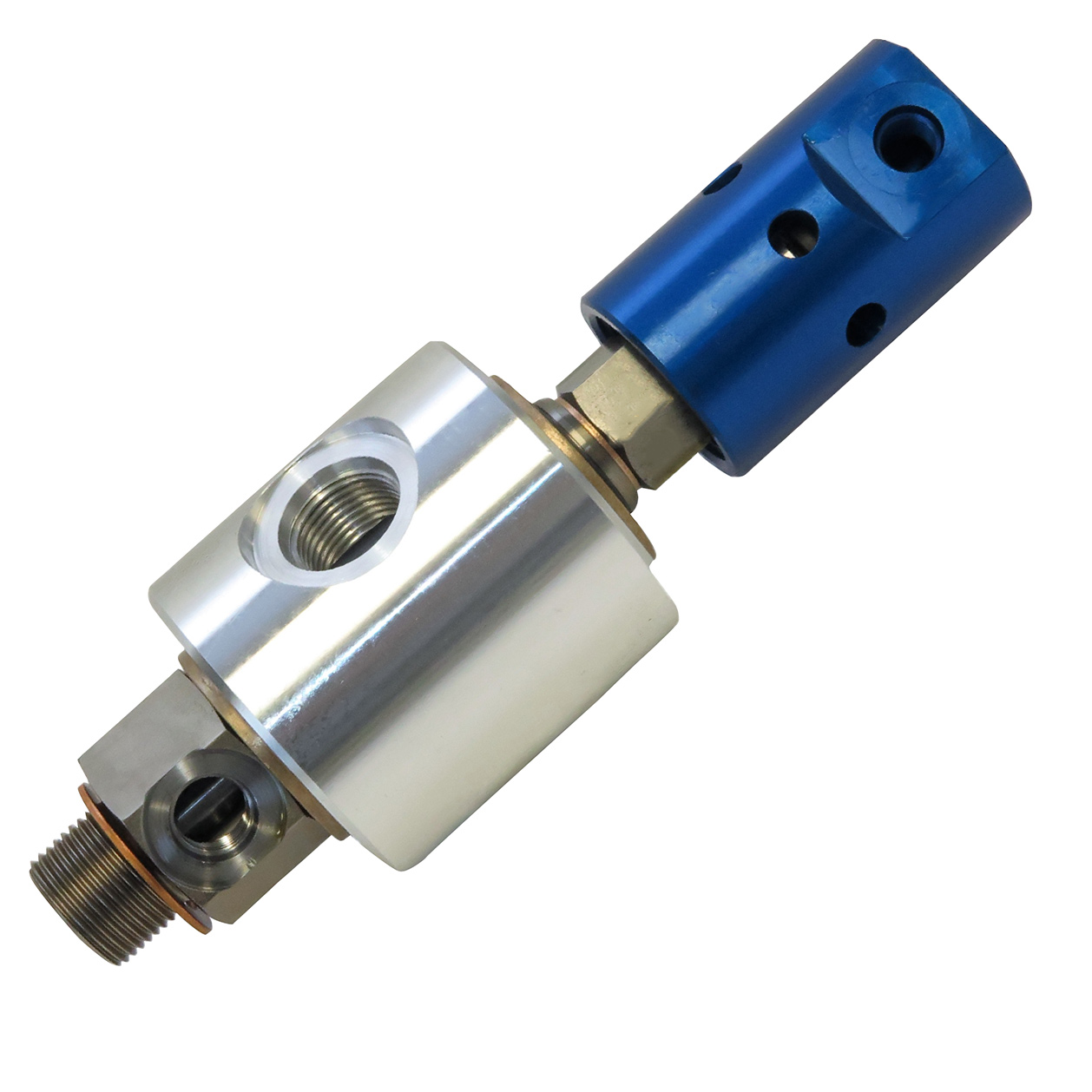

Product photo

2117-056-120

  • 저속 공압, 유압 및 브레이크 유체 어플리케이션를위한 직렬 이중 유로 디자인
  • 셀프서포트 로테이팅유니온
  • 내부 누유 없음
  • 알루미늄 하우징 및 니켈 도금 스틸 로터
  • 특수 베어링

치수

A
1"-14 UNS RH
B
7/8"-14 UNF
C
70 mm
D1
213.12 mm
E
47.64 mm
F
19.05 mm
G
6.4 mm
H
36 mm
J
67 mm
K
7/16"-20 UNF
P
Non-Threaded

작동 사양

Consult Deublin if operating pressure and speed both are close to maximum rating
유체
공압, 유압, 진공
로터 연결
1"-14 UNS RH
공급 연결
7/8"-14 UNF
공압 최대유량
4247 l/min
공압 최고사용압력
10 bar
공압 최고사용온도
121 °C
유압 최고사용압력
69 bar
유압 최고사용온도
121 °C
진공 최고사용압력
-0.95 bar
진공 최고사용온도
121 °C

문서 및 리소스

설치 가이드
Installation Guide for 17, 21, and 2117 series
인터페이스 도면
Interface Control drawing for 2117-056-120
사용 설명서
Operating Manual for Soft-Seal Air & Hydraulic unions
서비스 가이드
Service Guide for unions beginning with 17, 21, and 2117
