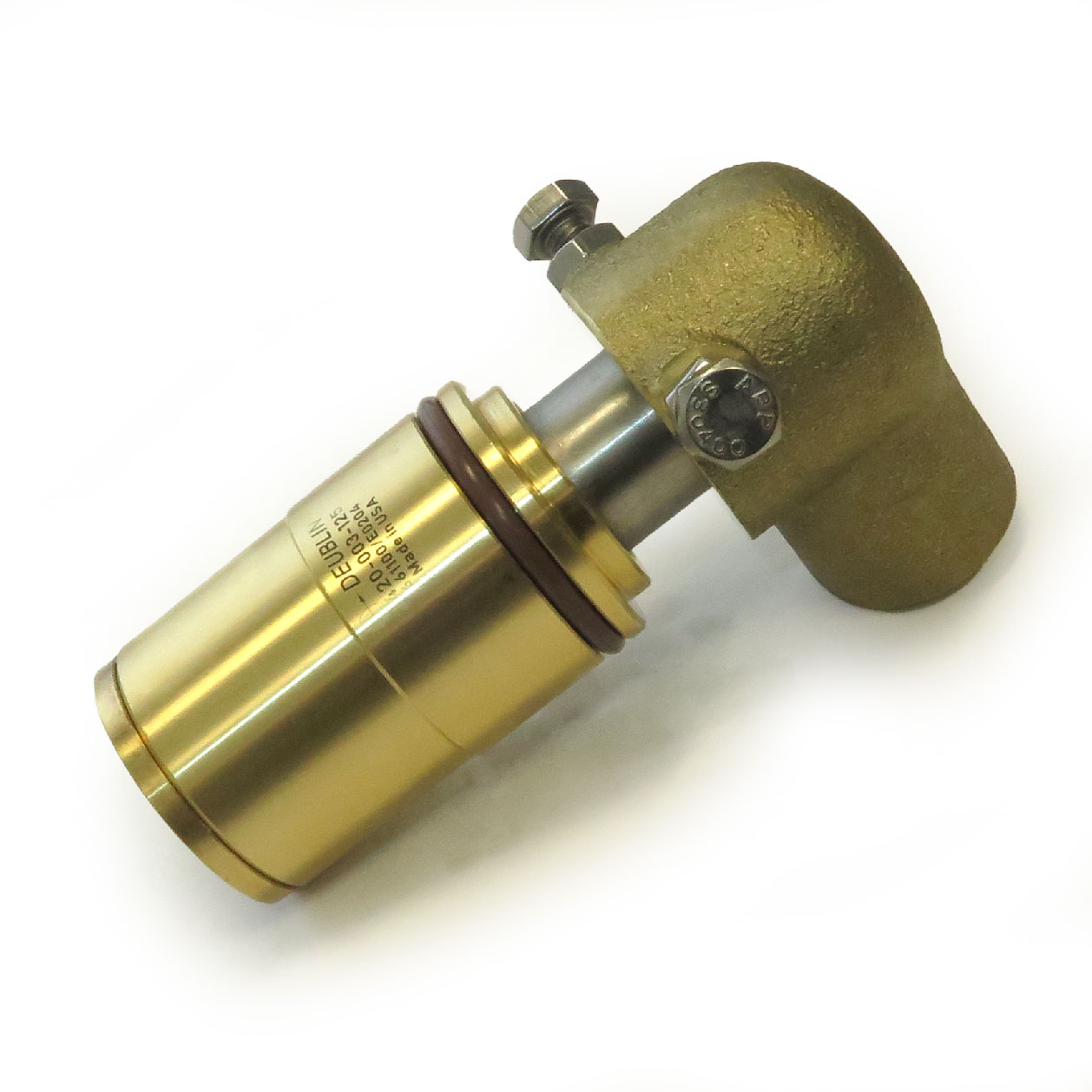

Union, CCM, fits 46 mm bore, 3/4" NPT
2420-003-125
- 단식 및 복식 설계
- 샤프트 내 장착
- 셀프서포트 로테이팅유니온
- 플랜지 하우징 또는 고정판 장착
- 발란싱된 메카니칼씰
- 씰 조합 : 실리콘 카바이드 / 실리콘 카바이드
- 황동 하우징 및 엘보우
- 스테인레스 스틸 로터 및 공급배관
- 엔지니어링 슬리브 베어링
- 최대 유량
- 간편한 현장수리
치수
A
O-ringO-ring
B
3/4"-14 NPT3/4"-14 NPT
C
46 mm1.811 "
D1
128 mm5.039 "
F
69 mm2.717 "
G
17.5 mm0.689 "
I
46 mm1.811 "
J
43 mm1.693 "
X
31 mm1.22 "
작동 사양
유체
물물
로터 연결
O-ring O-ring
공급 연결
3/4"-14 NPT 3/4"-14 NPT
물 최고사용압력
10 bar150 psi
물 최고사용온도
121 °C250 °F
문서 및 리소스
설치 가이드
Installation Guide for 2400-series CCM unions
인터페이스 도면
Interface Control drawing for 2420-003-125
사용 설명서
Operating Manual for 2400-series CCM unions
서비스 가이드
Service Guide for 2400-series unions
