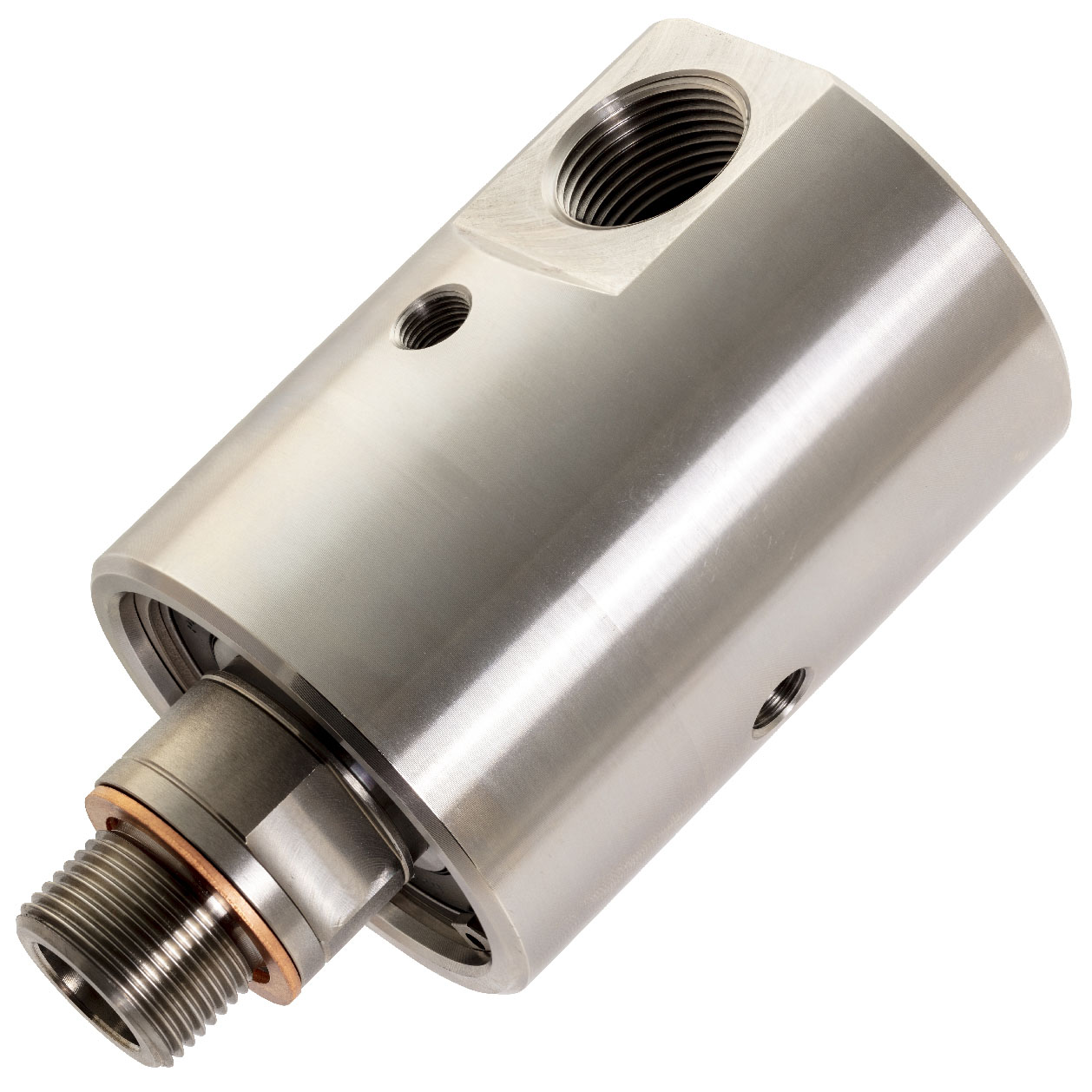

Union, Stainless Steel, G 3/4" RH, G 3/4"
254-000-110
- 단식 및 복식 설계
- 셀프서포트 로테이팅유니온
- 수직방향 하우징 배관. 축방향 연결 가능
- 유체와 접촉 부품 재질은 Stainless steel 316
- 식품, 화학 및 제약 분야에 적합
- 최대 유량
치수
A
G 3/4"-14 RHG 3/4"-14 RH
B
G 3/4"-14G 3/4"-14
C
73.03 mm2.875 "
D1
135 mm5.315 "
E
35 mm1.378 "
F
21 mm0.827 "
G
17 mm0.669 "
H
30.1 mm1.185 "
J
98 mm3.858 "
P
M10x1M10x1
작동 사양
유체
물물
로터 연결
G 3/4"-14 RH G 3/4"-14 RH
공급 연결
G 3/4"-14 G 3/4"-14
물 최대유량
52.8 l/min13.9 GPM
물 최고사용압력
69 bar1000 psi
물 최고사용온도
93 °C195 °F
