Union, Bearingless Closed-Seal, 12 mm pilot, G 3/8"
1117-710
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- O tamanho compacto pode ser adaptado para instalações personalizadas
- Carcaça em alumínio anodizado resistente a corrosão

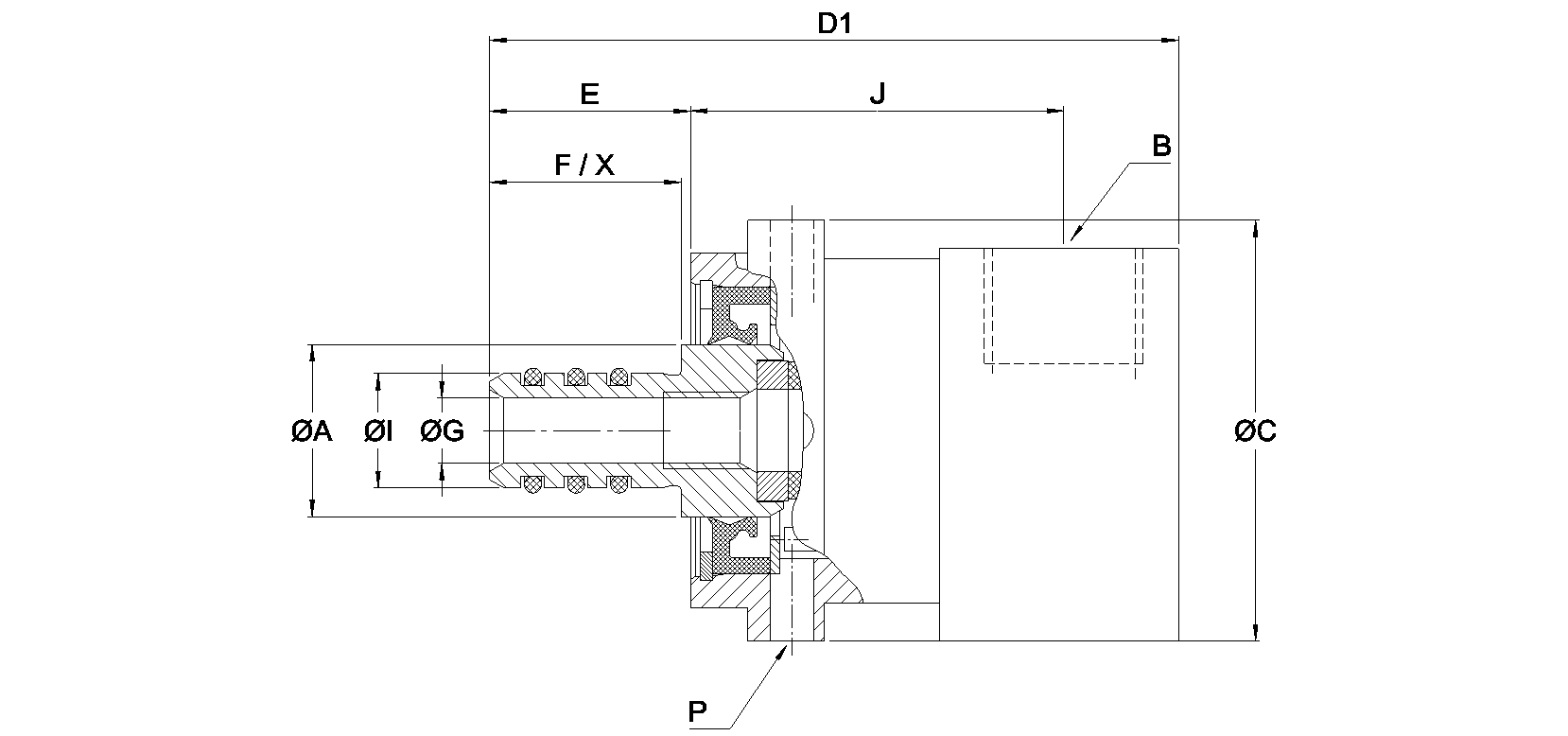

Dimensões
A
18 mm0,709 "
B
G 3/8"-19G 3/8"-19
C
44 mm1,732 "
D1
71 mm2,795 "
E
26 mm1,024 "
F
20 mm0,787 "
G
6,8 mm0,268 "
I
11,984 mm0,472 "
J
39 mm1,535 "
P
Non-ThreadedNon-Threaded
X
20 mm0,787 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, ÁguaFluido refrigerante de usinagem, Água
Conexão de rotor
18 mm0.709 "
Conexão de mangueira
G 3/8"-19 G 3/8"-19
Fluido refrigerante de usinagem Max. Caudal
81,8 l/min21,6 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
121 °C250 °F
Água Max. Caudal
81,8 l/min21,6 GPM
Água Max. Pressão
110 bar1600 psi
Água Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Externally mounted Bearingless unions
Desenho de interface
Interface Control drawing for 1117-710
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
