Union, Stainless Steel, 1/2" NPT RH, 1/2" NPT
154-050-117
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça. Conexão axial disponível.
- Peças em contato com o fluido fabricadas em aço INOX
- Disponível para aplicações em indústrias alimentícias, químicas e farmacêuticas
- Fluxo de fluido completo
Dimensões
A
1/2"-14 NPT RH1/2"-14 NPT RH
B
1/2"-14 NPT1/2"-14 NPT
C
64 mm2,52 "
D1
123,3 mm4,854 "
E
34,4 mm1,354 "
F
19 mm0,748 "
G
12,7 mm0,5 "
H
24 mm0,945 "
J
97,4 mm3,835 "
P
Non-ThreadedNon-Threaded
Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
1/2"-14 NPT RH 1/2"-14 NPT RH
Conexão de mangueira
1/2"-14 NPT 1/2"-14 NPT

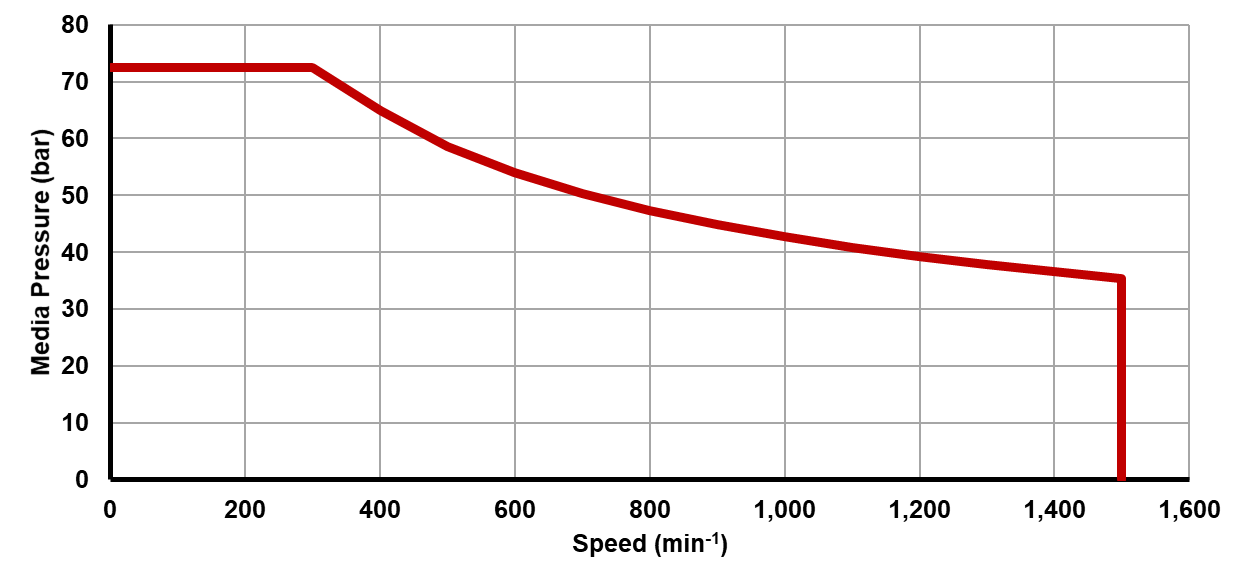

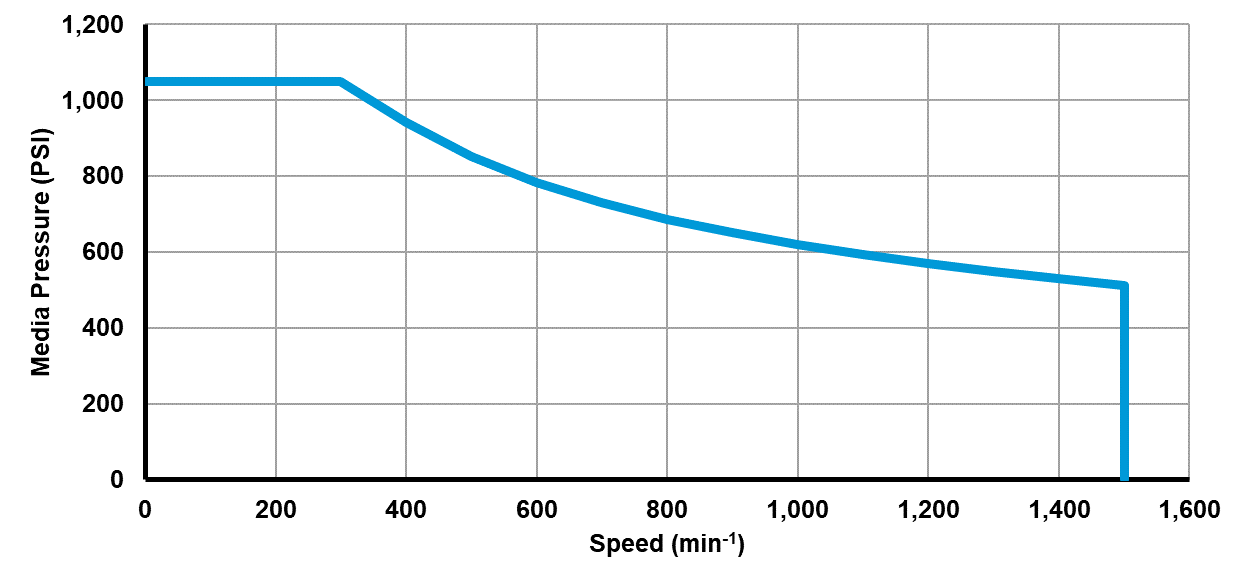

Água Max. Caudal
26,9 l/min7,1 GPM
Água Max. Pressão
69 bar1000 psi
Água Max. Temperatura
93 °C195 °F
