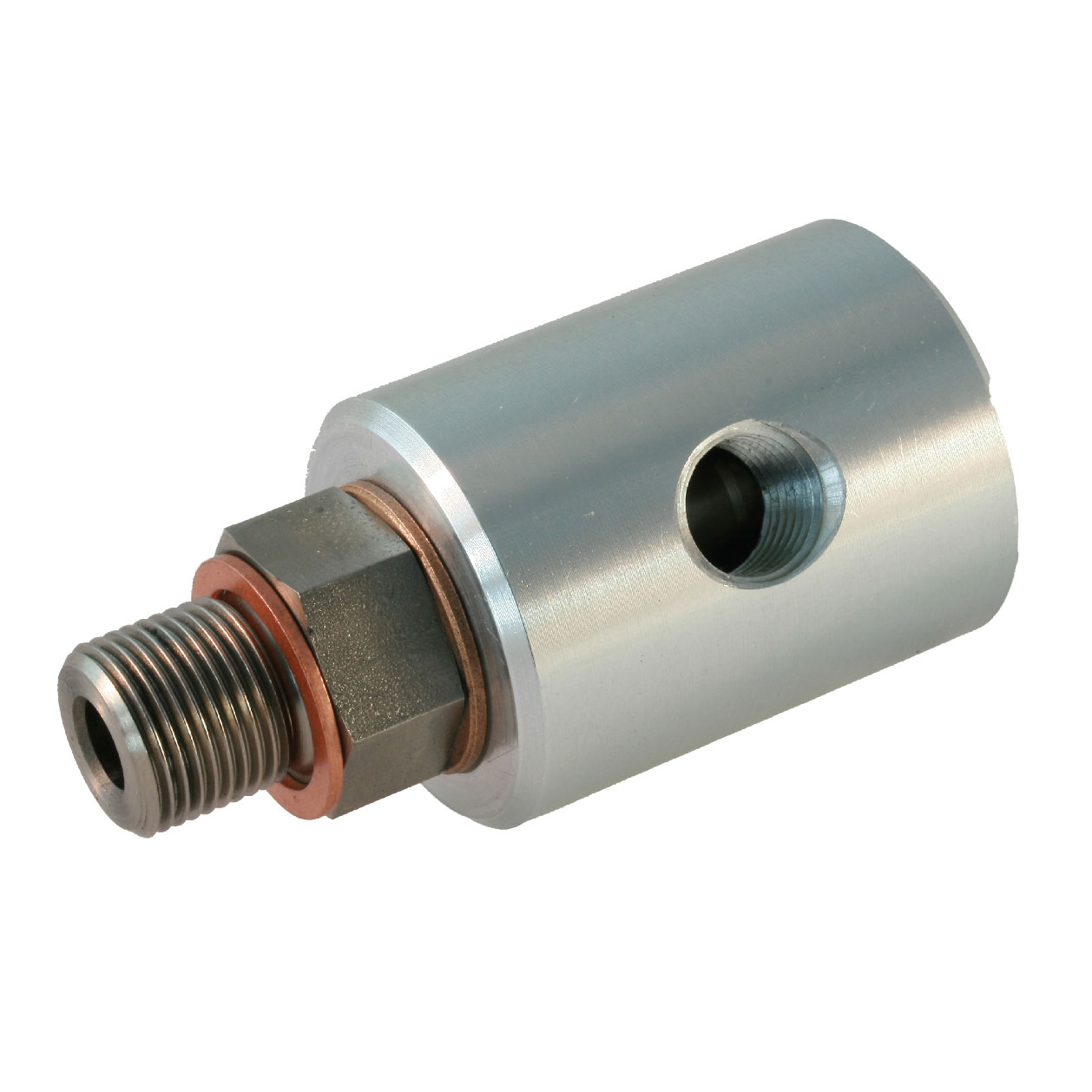

Union, Low-Speed, G 3/8" RH, 1/4" NPT
17-025-039
- Projeto de fluxo único e baixa velocidade para aplicações em ar comprimido, óleo hidráulico e fluido de freio
- União rotativa auto suportada
- Carcaça em alumínio e rotor em aço niquelado
- Mancais especiais
Dimensões
A
G 3/8"-19 RHG 3/8"-19 RH
B
1/4"-18 NPT1/4"-18 NPT
C
38 mm1,496 "
D1
83,3 mm3,28 "
E
29 mm1,142 "
F
16 mm0,63 "
G
8 mm0,315 "
H
22 mm0,866 "
J
39 mm1,535 "
Condições de Funcionamento
Fluido
Ar, Óleo hidráulico, VácuoAr, Óleo hidráulico, Vácuo
Conexão de rotor
G 3/8"-19 RH G 3/8"-19 RH
Conexão de mangueira
1/4"-18 NPT 1/4"-18 NPT
Ar Max. Caudal
1132 l/min40 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
121 °C250 °F
Óleo hidráulico Max. Pressão
207 bar3000 psi
Óleo hidráulico Max. Temperatura
121 °C250 °F
Vácuo Max. Pressão
-0,95 bar-13,75 psi
Vácuo Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 17, 21, and 2117 series
Desenho de interface
Interface Control drawing for 17-025-039
Manual de operação
Operating Manual for Soft-Seal Air & Hydraulic unions
Guia de serviço
Service Guide for unions beginning with 17, 21, and 2117
