Union, M35x1.5 RH, 3/4" NPT

255-401-014

  • Operação em fluxo único e fluxo duplo
  • União rotativa auto suportada
  • Conexão radial na carcaça
  • Selos mecânicos balanceados
  • 3 orifícios de respiro
  • Carcaça de liga de bronze forjado e rotor em INOX
  • Opções especiais incluem respiros roscados, e projeto de baixo torque
  • Combinação de selo: Grafite / Bronze para água; Grafite / Cerâmica para óleo térmico quente, água quente e vapor saturado; Carbeto de tungstênio / Cerâmica para condições severas como água de má qualidade

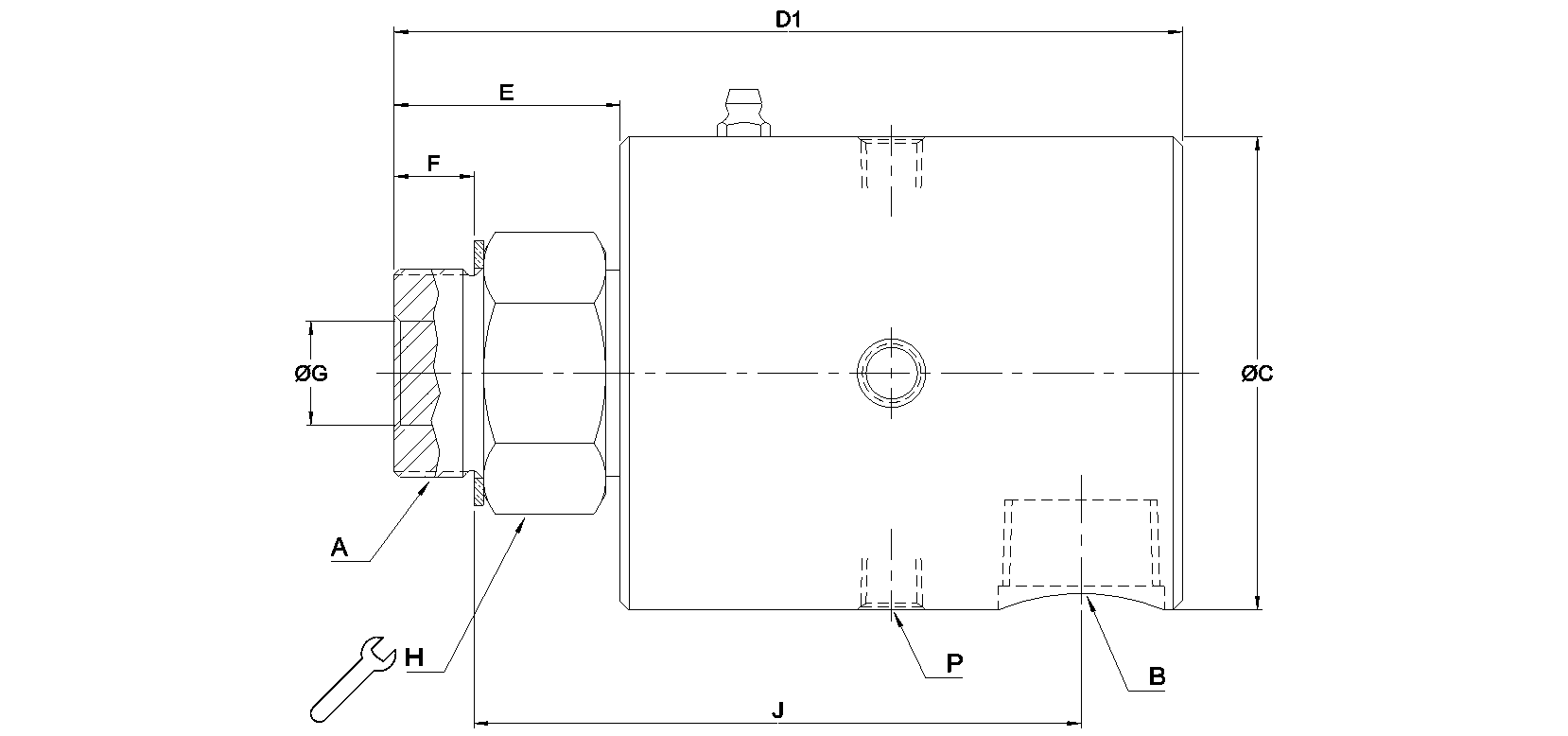

Dimensões

Selected dimensions for this product
A
M35x1.5 RH
B
3/4"-14 NPT
C
73,03 mm
D1
131 mm
E
37,46 mm
F
16,6 mm
G
17,4 mm
H
41,26 mm
J
101 mm
P
PT 1/8"-28

Condições de Funcionamento

Recommended operating limits for pressure and speed
Fluido
Ar, Óleo hidráulico, Vácuo
Conexão de rotor
M35x1.5 RH
Conexão de mangueira
3/4"-14 NPT
Ar Max. Caudal
8497 l/min
Ar Max. Pressão
10 bar
Ar Max. Temperatura
121 °C
Óleo hidráulico Max. Caudal
52,8 l/min
Óleo hidráulico Max. Pressão
69 bar
Óleo hidráulico Max. Temperatura
121 °C
Vácuo Max. Pressão
-0,95 bar
Vácuo Max. Temperatura
121 °C

Documentos e Recursos

Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 255-401-014
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions beginning with 55 to 655
