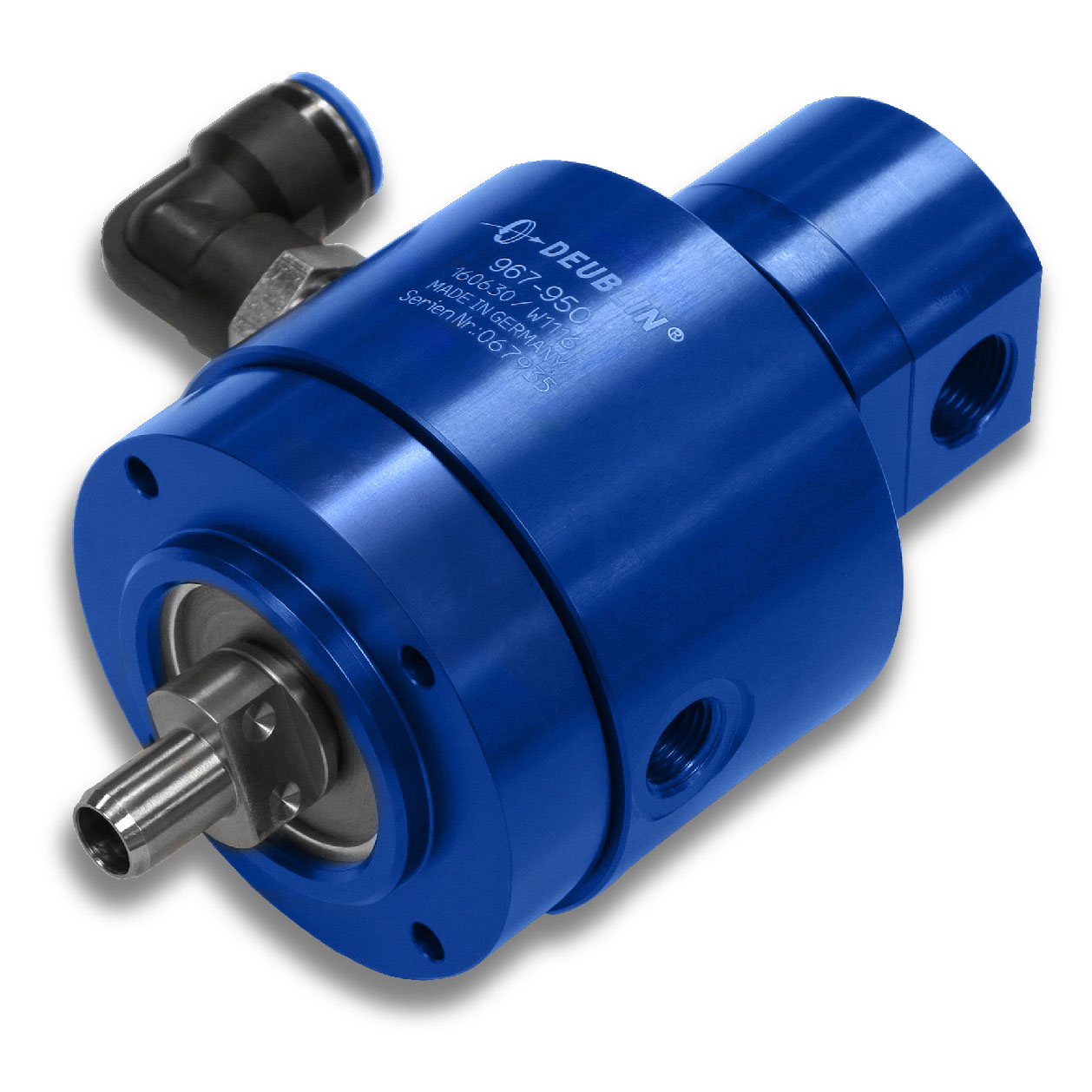

Union, Pop-Off, Rectangle-Drive, 12 mm pilot, G 3/8"
967-950
- Simple passage pour le fluide de coupe ou MQL
- La technologie Pop-Off ™ permet un fonctionnement à sec illimité sans pression de fluide
- Passage total du fluide sans restriction permet d'éviter la retention de copeaux ou débris
- Supporté par roulement avec rotor fileté pour une installation facile
- Roulements à billes à double contact oblique
- Système à labyrinthe et grandes ouvertures pour protéger les roulements à billes
- Garnitures mécaniques équilibrés en carbure de silicium pour une longue durée de vie même dans des conditions de fonctionnement difficiles
- Le corps en aluminium anodisé résiste à la corrosion
Dimensions
A
Rectangle-DriveRectangle-Drive
B
G 3/8"-19G 3/8"-19
C
80 mm3,15 "
D1
143 mm5,63 "
E
25 mm0,984 "
F
16 mm0,63 "
G
8,7 mm0,343 "
H
22 mm0,866 "
I
11,984 mm0,472 "
J
101 mm3,976 "
K
0
O
0
P
G 1/4"G 1/4"
X
9 mm0,354 "
Spécifications de fonctionnement
Fluides
Liquide de refroidissement, MQLLiquide de refroidissement, MQL
Connexion du rotor
Rectangle-Drive Rectangle-Drive
Connexion d'alimentation
G 3/8"-19 G 3/8"-19
Liquide de refroidissement Max. Couler
970 l/min256,2 GPM
Liquide de refroidissement Max. Pression
140 bar2030 psi
Liquide de refroidissement Max. Température
71 °C160 °F
MQL Max. Couler
50 l/min13,2 CFM
MQL Max. Pression
10 bar150 psi
MQL Max. Température
71 °C160 °F
Documents et ressources
Guide d’installation
Installation Guide, Bore Mount (Chinese)
Dessin d’interface
Interface Control drawing for 967-950
